ARC-12x4 シリーズ 6Gb/s SSD/HDD対応 PCI Express Gen2 RAID CARD



  ARC-12x4 シリーズ
  6Gb/s SSD/HDD 対応 PCI Express Gen2 RAID CARD

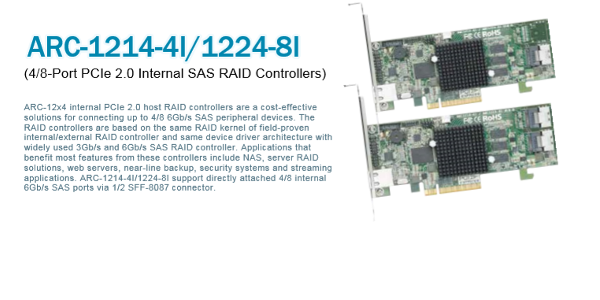

Product Image

  製品説明と特徴

PCI Express Gen2 接続のFANレスで動作可能なミドルクラスのRAIDCARD
ARC-1214-4i
ARC-1224-8i
ARC-1264il-12
ARC-1264il-16

933MHzのARMベースコントローラ を搭載し、1GBのキャッシュRAMを標準搭載。
Expander接続には対応しませんが、SSD時代の大容量ストレージを安価に提供可能とする製品です。
BroadcomではなくMarvellのコントローラ採用製品

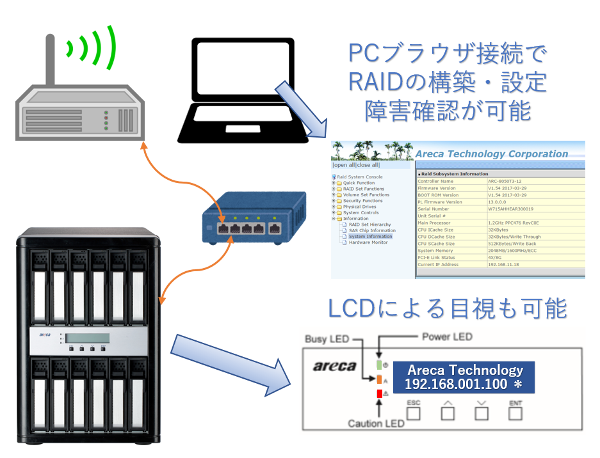

areca社の大きな特徴の一つがシリーズを通して使いやすいWEBベースのGUIがあります。
もちろん、ソフトウェアをインストールすることで使用可能な、 ARCHTTP(ローカル)、ARCSAP、ARCCLIといったGUIもありますが、いずれもdriverのほかに 専用ソフトウェアをインストールする必要があります。
areca社のRAID製品では、一部のローエンド製品を除きLANポートがマネジメント用に取り付けられています。
ARC HTTPからファームウェアの更新やRAIDの構築、エラーの確認をすべてブラウザベースで 行うことができるので、RAIDの設定画面の接続に関しては環境をとわずブラウザさえ 利用可能ならば可能になっています。
設定に関しても、ブラウザからファームウェアの更新やエラーログの閲覧、RAIDの情報を確認 はもちろんのこと、arecaの特徴のもう一つである細かいRAIDボリュームの設定も 可能になっています。
現在使用しているRAIDVolumeに、異なるRAIDVolumeに、はもちろん可能。
現在使用しているRAIDVolumeに足し、異なるRAIDレベルで容量単位でLUNで区別し 編集領域と、保存領域と分けるというような設定ももちろん可能です。
※パフォーマンス的には、複雑な構成より、単純な構成のほうがもちろんよくなります。 これらの設定は、目視で行うほうがやりやすい項目ですので、複雑な設定を行う場合は 慣れているお客様でもコマンドベースより簡易な場合もあります。



聖仁商事では、areca製品に10年以上携わったエンジニアによって日本語によるサポートを行いますので 複雑な構築で分かりにくい、事前導入でどういった構成にしたらいいのか? 的確に回答をいたします。
導入後の運用中における問題等もお気軽にご相談ください。
※一件一件回答に長時間を要する場合があります。 お電話がつながりにくい場合は何卒ご容赦ください。

ページのTOPに戻る

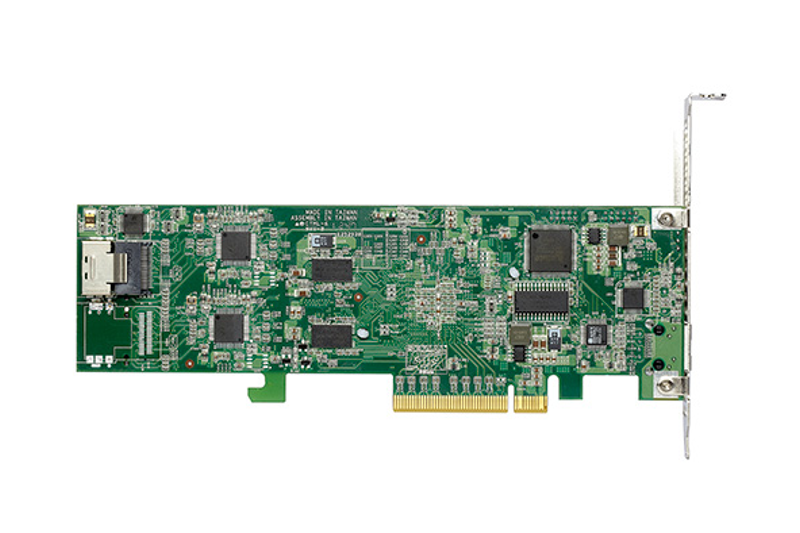

  製品仕様 ARC-1214-4i

型番 ARC-1214-4i
製品名 PCI Express Gen2 6Gbps 対応RAID Card
製品コード 4712774411208
コントローラ ARMベース 933MHz Storage I/O プロセッサ
搭載メモリ on-board DDR3-933 SDRAM 1GB
スロットサイズ PCI Express x8 ※Gen2
接続インターフェース SFF-8087 x1
転送レート SAS 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, SingleDisk, JBOD
FAN搭載 無し ※ヒートシンクがかなり熱くなります
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 3.3V 4.95W , 12V 6.22W
カードサイズ(H x L) 62mmx168mm ロープロファイル対応
対応OS Mac OS 10.6以降,
Windows7, 8, 8.1, 10,
Windows Server 2008/R2, 2012/R2, 2016,
Linux,
FreeBSD,
VMware,
対応バッテリ ARC-6120BAT121
オプション製品

ページのTOPに戻る

  製品仕様 ARC-1224-8i

型番 ARC-1224-8i
製品名 PCI Express Gen2 6Gbps 対応RAID Card
製品コード 4712774411215
コントローラ ARMベース 933MHz Storage I/O プロセッサ
搭載メモリ on-board DDR3-933 SDRAM 1GB
スロットサイズ PCI Express x8 ※Gen2
接続インターフェース SFF-8087 x2
転送レート SAS 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 無し ※ヒートシンクがかなり熱くなります
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 3.3V 4.95W , 12V 6.22W
カードサイズ(H x L) 62mmx168mm ロープロファイル対応
対応OS Mac OS 10.6以降,
Windows7, 8, 8.1, 10,
Windows Server 2008/R2, 2012/R2, 2016,
Linux,
FreeBSD,
VMware,
対応バッテリ ARC-6120BAT121
オプション製品

ページのTOPに戻る

  製品仕様 ARC-1264il-12

型番 ARC-1264il-12
製品名 PCI Express Gen2 6Gbps 対応RAID Card
製品コード 4712774411215
コントローラ ARMベース 933MHz Storage I/O プロセッサ
搭載メモリ on-board DDR3-933 SDRAM 1GB
スロットサイズ PCI Express x8 ※Gen2
接続インターフェース SFF-8087 x2
SFF-8087 x1 ※背面
転送レート SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 無し ※ヒートシンクがかなり熱くなります
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 3V + 12V 13.9W
カードサイズ(H x L) 64.4mmx202mm ロープロファイル対応
対応OS Mac OS 10.6以降,
Windows7, 8, 8.1, 10,
Windows Server 2008/R2, 2012/R2, 2016,
Linux,
FreeBSD,
VMware,
対応バッテリ ARC-6120BAT121
オプション製品

ページのTOPに戻る

  製品仕様 ARC-1264il-16

型番 ARC-1264il-16
製品名 PCI Express Gen2 6Gbps 対応RAID Card
製品コード 4712774411215
コントローラ ARMベース 933MHz Storage I/O プロセッサ
搭載メモリ on-board DDR3-933 SDRAM 1GB
スロットサイズ PCI Express x8 ※Gen2
接続インターフェース SFF-8087 x2
SFF-8087 x2 ※背面
転送レート SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 無し ※ヒートシンクがかなり熱くなります
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 3V + 12V 16W
カードサイズ(H x L) 64.4mmx202mm ロープロファイル対応
対応OS Mac OS 10.6以降,
Windows7, 8, 8.1, 10,
Windows Server 2008/R2, 2012/R2, 2016,
Linux,
FreeBSD,
VMware,
対応バッテリ ARC-6120BAT121
オプション製品

ページのTOPに戻る

  ファームウェア・ドキュメント関連

 ドキュメント関連
  ◆ RAID構築手順 ※日本語
  ◆ MacOS マウントマニュアル ※日本語
  ◆ Windwos マウントマニュアル ※日本語
  ◆ ファームウェア更新マニュアル ※日本語
  ◆ HDD互換リスト 2018年03月23日
  ◆ SSD互換リスト 2017年05月08日
 ドライバ
  ◆ Windwos Driver
Windows 7, 8, 8.1, Windwos Server 2008/R2, 2012/R2, v6.20.0.0.31
Windows 10, Windows Server 2016, v6.20.0.0.33
 ユーティリティ
  ◆ ARC_HTTP
  ◆ ARC_SAP,CLI,SNMP
 ファームウェア
  ◆ 1.55-20180323
