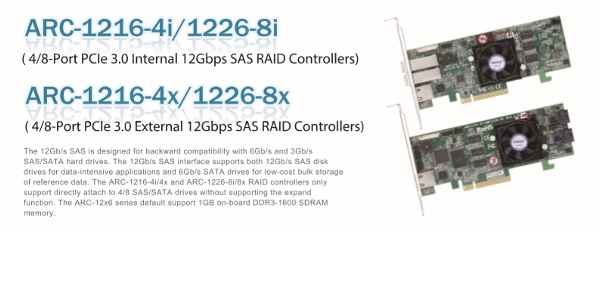

ARC-12x6 シリーズ
12Gb/s SSD/HDD 対応 PCI Express Gen3 RAID CARD

Product Image

アコーディオンUI を使用しております。 アイコン 見出し を クリック する事でコンテンツが開閉をします。

製品の購入先

当社から直接購入

お問い合わせ の 製品のお見積り からお願い申し上げます。

営業担当 より 価格・納期 の案内をさせていただきます。

販売店 からの購入

オリオスペック

ARC-1216-4i

ARC-1216-4X

ARC-1226-8i

ARC-1226-8X

  ページのTOPに戻る

製品説明と特徴

このページでは、下記製品について説明をしています。
ARC-1216-4i
ARC-1216-4x
ARC-1226-8i
ARC-1226-8x

高性能なRAID専用ASICを搭載

ARC-1883シリーズの廉価版モデル ARC-1216 , ARC-1226 。 1.2GHzのデュアルコアコントローラ はそのままに、1GBのキャッシュRAMにデチューンしExpandrへの対応を省きました。 RAIDCardにあるポート数しか増設・拡張はできませんので、Expnader等による拡張をお考えの方はarc-1883シリーズを使ってください。 ※ARC-4038-8, ARC-4038-12 との接続には対応しません。

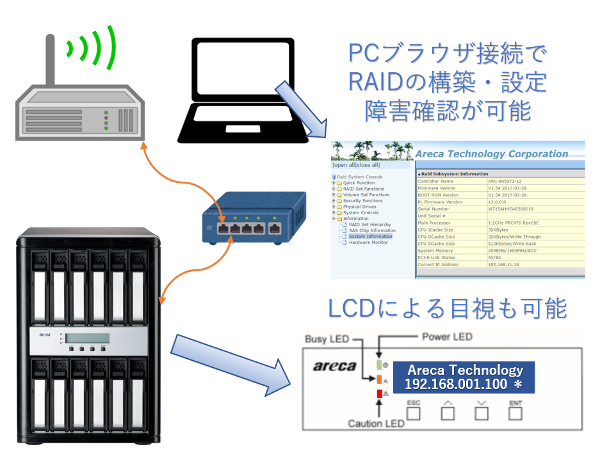

汎用性の高いブラウザベースのGUI

areca社の大きな特徴の一つがシリーズを通して使いやすいWEBベースのGUIがあります。
もちろん、ソフトウェアをインストールすることで使用可能な、 ARCHTTP(ローカル)、ARCSAP、ARCCLIといったGUIもありますが、いずれもdriverのほかに 専用ソフトウェアをインストールする必要があります。
areca社のRAID製品では、一部のローエンド製品を除きLANポートがマネジメント用に取り付けられています。
ARC HTTPからファームウェアの更新やRAIDの構築、エラーの確認をすべてブラウザベースで 行うことができるので、RAIDの設定画面の接続に関しては環境をとわずブラウザさえ 利用可能ならば可能になっています。
設定に関しても、ブラウザからファームウェアの更新やエラーログの閲覧、RAIDの情報を確認 はもちろんのこと、arecaの特徴のもう一つである細かいRAIDボリュームの設定も 可能になっています。
現在使用しているRAIDVolumeに、異なるRAIDVolumeに、はもちろん可能。
現在使用しているRAIDVolumeに足し、異なるRAIDレベルで容量単位でLUNで区別し 編集領域と、保存領域と分けるというような設定ももちろん可能です。
※パフォーマンス的には、複雑な構成より、単純な構成のほうがもちろんよくなります。 これらの設定は、目視で行うほうがやりやすい項目ですので、複雑な設定を行う場合は 慣れているお客様でもコマンドベースより簡易な場合もあります。

4k・8K時代のデータ領域としての可能性

NVMeも出てきたから、RAIDCardはそれにくらべて遅いんでしょ?

弊社WEBサイトの導入事例でも案内をさせていただいています。 8Kソリューションの導入事例

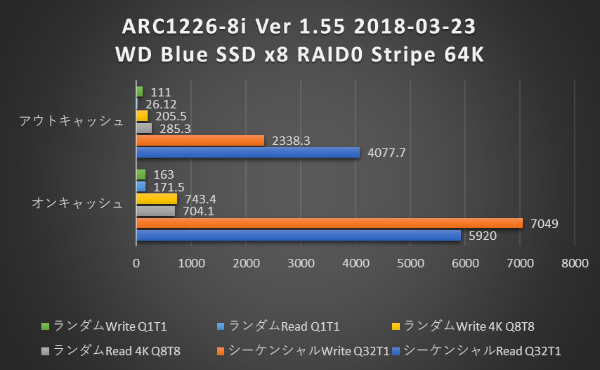

カード単体のスペックに関しては、弊社のベンチマークデータにもある通りですが、 およそ、6000MB/sの転送レートに対応するスペックをARC-1883シリーズの時点で備えており、 ARC-1884シリーズでもその性能はプラスアルファで維持されています。
この速度は、PCI Express Gen3 x4 と PCI Express Gen3 x8 の差が出ただけのものになりますが 搭載スロットの問題や機種選定に比べればまだまだNVMeよりも導入しやすくパフォーマンスが 高い仕上がりとなっておりますので、高速ストレージを安価に導入したい場合には選択肢の一つになりうるでしょう。

8Kソリューションの導入事例にあるデータでは、ARC1883を使用しRAID0を構築したRAIDアレイを2つ作成しました。 2つのドライブをWindows上でSoftwareRaidによるストライピング(RAID0)を組むことで実現した数字です。 RAID組んでるのに安全性・・・なにそれ、おいしいの? という組み方ですがとにかく スピードを、もっとスピードをの結果このような数値を実現できました。

導入後も安心のサポート体制

聖仁商事では、areca製品に10年以上携わったエンジニアによって日本語によるサポートを行いますので 複雑な構築で分かりにくい、事前導入でどういった構成にしたらいいのか? 的確に回答をいたします。
導入後の運用中における問題等もお気軽にご相談ください。
※一件一件回答に長時間を要する場合があります。 お電話がつながりにくい場合は何卒ご容赦ください。

  ページのTOPに戻る

製品仕様 ARC-1216-4i
型番 ARC-1216-4i
製品名 PCI Express Gen3 12Gbps 対応RAID Card
製品コード 4712774411406
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 1GB on-board DDR3-1600 SDRAM
スロットサイズ PCI Express x8 Gen3
接続インターフェース SFF-8643 x1
転送レート SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 1 Triple, 3, 5, 6, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V 14.4W
カードサイズ(H X L) 64.4mmx169.5mm
※ロープロファイル 対応

  ページのTOPに戻る

製品仕様 ARC-1216-4x
型番 ARC-1216-4x
製品名 PCI Express Gen3 12Gbps 対応RAID Card
製品コード 4712774411420
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 1GB on-board DDR3-1600 SDRAM
スロットサイズ PCI Express x8 Gen3
接続インターフェース SFF-8644 x1
転送レート SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 1 Triple, 3, 5, 6, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V 14.4W
カードサイズ(H X L) 64.4mmx169.5mm
※ロープロファイル 対応

  ページのTOPに戻る

製品仕様 ARC-1226-8i
型番 ARC-1226-8i
製品名 PCI Express Gen3 12Gbps 対応RAID Card
製品コード 4712774411413
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 1GB on-board DDR3-1600 SDRAM
スロットサイズ PCI Express x8 Gen3
接続インターフェース SFF-8643 x2
転送レート SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 1 Triple, 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V 14.4W
カードサイズ(H X L) 64.4mmx169.5mm
※ロープロファイル 対応

  ページのTOPに戻る

製品仕様 ARC-1226-8x
型番 ARC-1226-8x
製品名 PCI Express Gen3 12Gbps 対応RAID Card
製品コード 4712774411437
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 1GB on-board DDR3-1600 SDRAM
スロットサイズ PCI Express x8 Gen3
接続インターフェース SFF-8644 x2
転送レート SAS 12.0Gb/s , 6.0Gb/s , 3.0Gb/s
SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 1 Triple, 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V 14.4W
カードサイズ(H X L) 64.4mmx169.5mm
※ロープロファイル 対応

  ページのTOPに戻る

対応 OS

対応 OS

Windows7, 8, 8.1, 10, 11,
Windows Server 2008/R2, 2012/R2, 2016, 2019, 2022
mac OS X 10.9 ~ 10.11
WmacOS 10.12 以降 ※M1 対応
Linux
FreeBSD
VMware

  ページのTOPに戻る

オプション製品

バッテリ

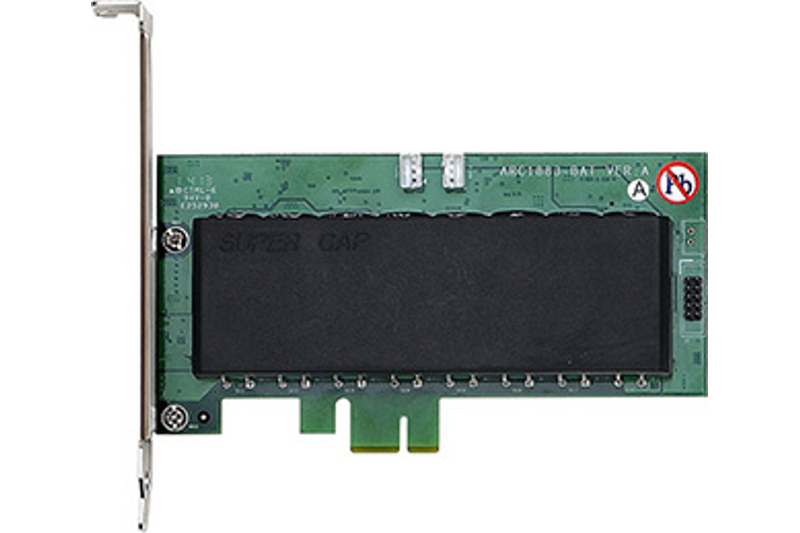

ARC-1883-CAP Flashベース

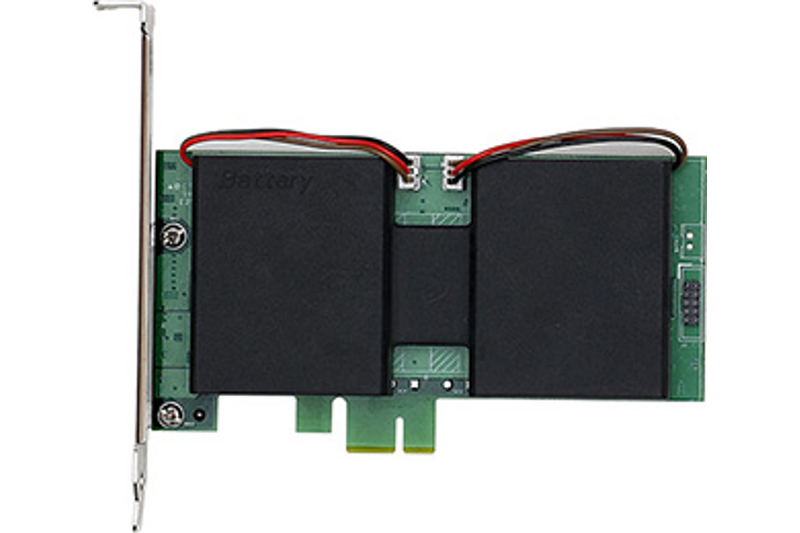

ARC-1883-BAT Flashベース

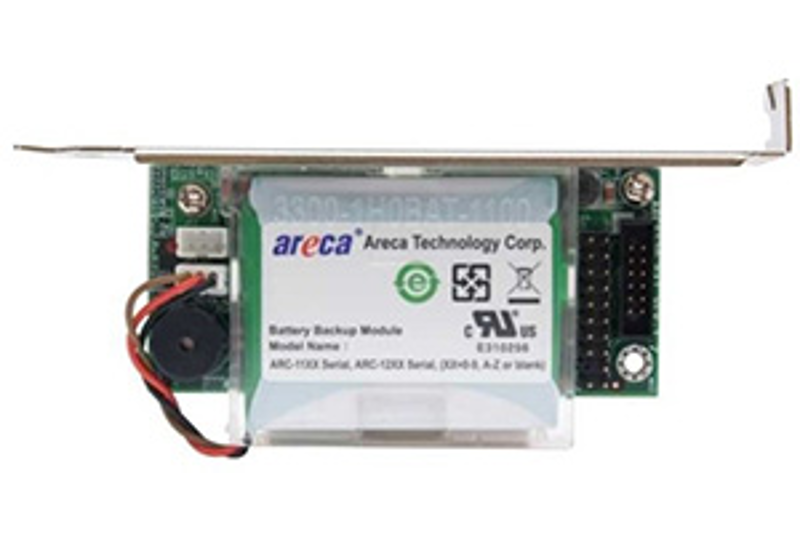

ARC-6120BA-T121-12G

外付けユニット

ARC-4038ML-8

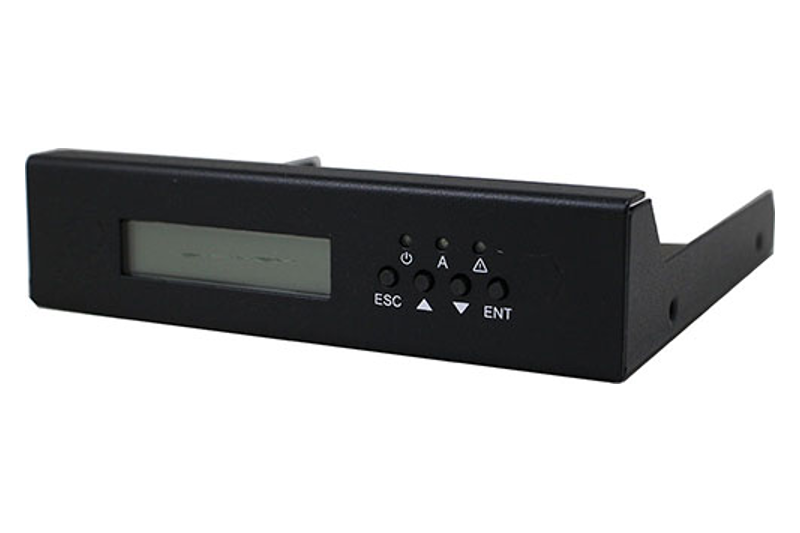

ARC-1035

  ページのTOPに戻る

ドキュメント

メーカ 公開資料 マニュアル

ARC-12x6 マニュアル

ARC-12x6 製品概要

ARC-12x6 クイックインストレーション

ArcSAP マニュアル

CLI マニュアル

LCD 操作マニュアル

メーカ 公開資料 互換リスト

HDD互換リスト

2022年03月08日

SSD互換リスト

2022年03月08日

代理店 ( 聖仁商事 ) 公開資料 日本語マニュアル

ユーティリティ インストール手順

MacOS ArcSAP インストールマニュアル ※日本語

Windwos ArcSAP インストールマニュアル ※日本語

RAID構築手順

RAID構築手順 ※日本語

マウント手順

MacOS マウントマニュアル ※日本語

Windwos マウントマニュアル ※日本語

ファームウェア更新

ファームウェア更新マニュアル ※日本語

Expander ファームウェア更新マニュアル ※日本語

ファームウェア設定の初期化・保存 ※日本語

よくある問い合わせ

V1.66以降のUEFI仕様について ※日本語

ディスク障害の対処例 ※日本語

ディスク疑似障害のテスト方法 ※日本語

一時的な障害等・よくある問い合わせ ※パスワード をかけていません

日本語マニュアルに関しては、パスワードロックがかかっております。

購入ルートの確認をいたしますので、お手数ですが お問い合わせフォーム の 圧縮ファイルのパスワードについて からお問い合わせください。 ※製品 シリアルNO が必要になります。

  ページのTOPに戻る

ファームウェア・ドライバ関連

Windows

Windwos Driver

v6.20.0.0.40_20230630 :
Windows 11 10 (64bit) , Windows Server 2016 2019 2022 WHQL
v6.20.0.0.33_20170913 : Windows 10 32bit
v6.20.0.0.31_20141128 :
Windows 7 , 8 , 8.1 , Windwos Server 2008/R2 , 2012/R2
v6.20.0.0.31_20141128 : Windows XP 32bit SCSIPort Driver

ARC SAP

arcsap_win_v1.5.1_20191218

Mac

Universal Driver Intel Mac / Mx Mac ( M1 , M2 )

macOS 14.x , 13.x , 12.x , 11.x , 10.15.x 以降
インストール方法はインストール手順をご一読ください。

Intel Mac

macOS 10.12.X , 10.13.x , 10.14.x まで
インストール方法はインストール手順をご一読ください。

MRAID

ArcHttp : V2.7.0-20220517
ArcCLI : V1.15.23-20220517

ARC SAP

arcsap_v1.6.0_20220602

ファームウェア

1.69-20231215
