ARC-8050T3 ThunderBolt3 シリーズ
ThunderBolt3 SSD/HDD 対応 ハードウェアRAIDユニット

Product Image

製品説明と特徴

ThunderBolt3 接続に対応した、 ARECA TechnologyのRAIDユニットシリーズ
4台搭載モデル ARC-8050T3-4
6台搭載モデル ARC-8050T3-6
6台搭載モデル ARC-8050T3-6M

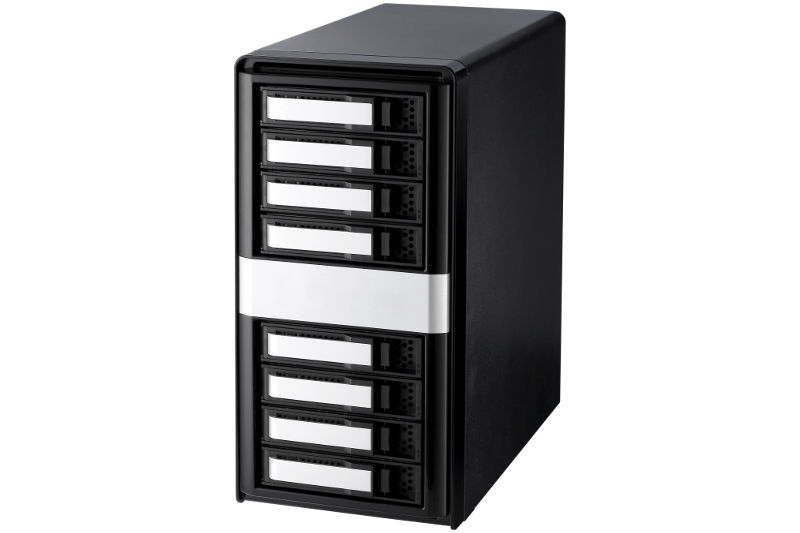

8台搭載モデル ARC-8050T3-8

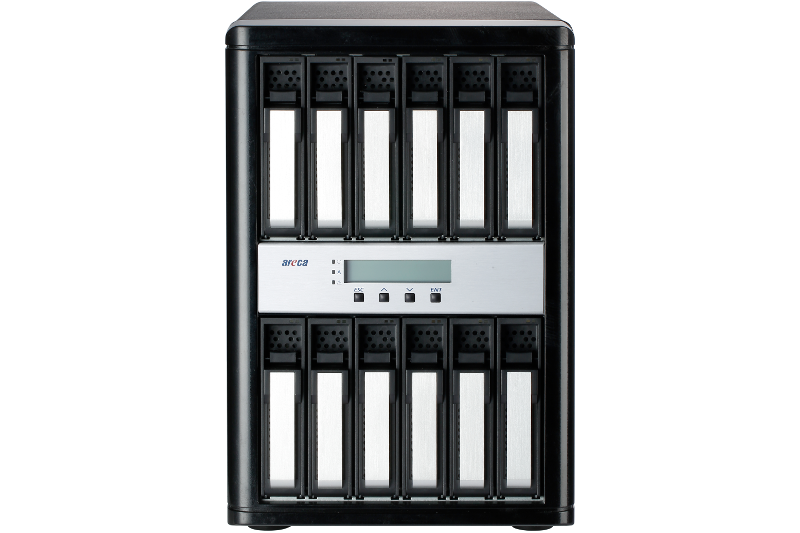

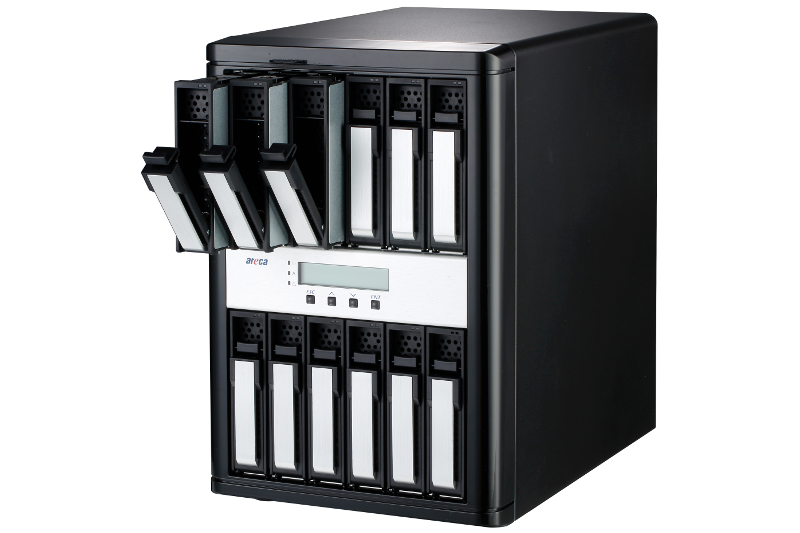

12台搭載モデル ARC-8050T3-12
ラックマウントタイプ
12台搭載モデル ARC-8050T3R-12 ※2018年1月 出荷開始 要在庫確認
24台搭載モデル ARC-8050T3R-24 ※2018年1月 出荷開始 要在庫確認

高性能なRAID専用ASICを搭載

1.2GHzのデュアルコアコントローラ を搭載し、2GBのキャッシュRAMを標準搭載したハイパフォーマンスRAIDユニット。

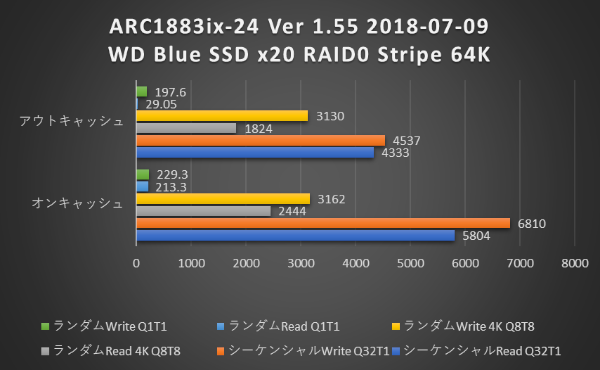

搭載のベースとなったRAIDカードはareca社のフラッグシップ製品であるARC-1883ですので RAIDコントローラのもつ性能としては、現行の規格において十分な実測値を持ちます。

ThunderBolt3での十分な性能と簡単な接続

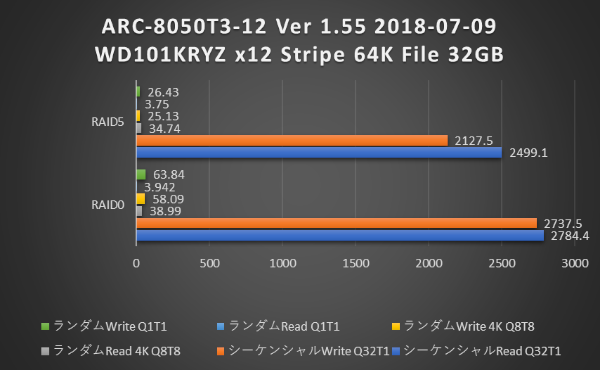

ThunderBolt3の帯域を余すことなく生かすことで採用するストレージが、SSDでもHDDでも十分なパフォーマンスを 得ることが可能となっています。

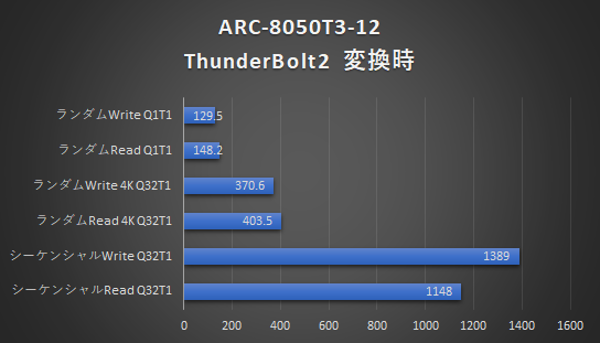

ThunderBolt2変換による既存機器との互換性

手持ちの環境はまだThunderBolt2だけど・・・ もちろんThunderBolt2でも Thunderbolt 3(USB-C)- Thunderbolt 2アダプタ を別途使うことで、Thunderbolt2でも利用可能です。
ThunderBolt2接続時でも、SFF-8644によるexpander増設機能が利用可能です。
既存のARC-8050T2では容量的に・・・という状況のアップグレードにも最適。
しかも将来性をみこして、ご利用環境がThunderBolt3に変更された場合も、ArayRoaming機能により HDDにかかれたRAID構成情報を読み込むことが可能ですので、変換アダプタの取り外しだけで Thunderbolt2とThunderbolt3環境と移行することが可能です。

ThunderBolt2でもThunderBolt3でも搭載されたRAIDカードは十分に余裕のある設計となっている為、 余すことなく帯域を生かすことができます。 十分に4K編集を快適に行える環境を手軽にWindowsでもMacでも構築することが可能な製品になっています。

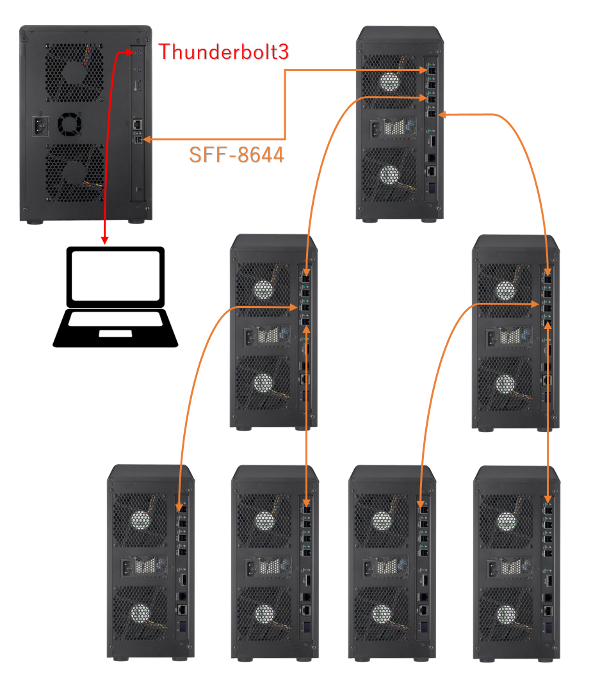

Expander対応の高い拡張性

ARC-8050T3-6 ARC-8050T3-6M ARC-8050T3-12 ARC-8050T3-12R ARC-8050T3-24Rの特徴として、本体にExpander機能を標準搭載しています。
そのため、arecaのARC-4038-8、ARC-4038-12といったExpanderケースを使い、 SFF-8644ケーブルでRAID領域を拡張することができます。
Expanderのケースは1つのRAIDコントローラに最大7台まで拡張が可能で、RAIDとしては128台までのSSD/HDDを認識することが可能です。
※1ボリュームで構成できるHDDは32台まで、1ボリュームで超える場合はマルチプルRAID(RAID00,50,60)での構築になります。
※ARC-8050T3-4 ARC-8050T3-8 は本機能に対応しません。

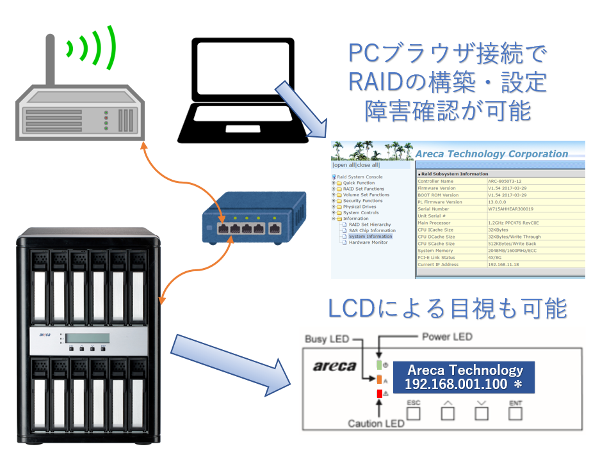

汎用性の高いブラウザベースのGUI

areca RAID製品の大きな特徴の一つがシリーズを通して使いやすいWEBベースのGUIがあります。
もちろん、ソフトウェアをインストールすることで使用可能な、 ARCHTTP(ローカル)、ARCSAP、ARCCLIといったGUIもありますが、いずれもdriverのほかに 専用ソフトウェアをインストールする必要があります。
arecaのRAID製品では、一部のローエンド製品を除きLANポートがマネジメント用に取り付けられています。
ARC HTTPからファームウェアの更新やRAIDの構築、エラーの確認をすべてブラウザベースで 行うことができるので、RAIDの設定画面の接続に関しては環境をとわずブラウザさえ 利用可能ならば可能になっています。
設定に関しても、ブラウザからファームウェアの更新やエラーログの閲覧、RAIDの情報を確認 はもちろんのこと、arecaの特徴のもう一つである細かいRAIDボリュームの設定も 可能になっています。
現在使用しているRAIDVolumeに、異なるRAIDVolumeに、はもちろん可能。
現在使用しているRAIDVolumeに足し、異なるRAIDレベルで容量単位でLUNで区別し 編集領域と、保存領域と分けるというような設定ももちろん可能です。
※パフォーマンス的には、複雑な構成より、単純な構成のほうがもちろんよくなります。 これらの設定は、目視で行うほうがやりやすい項目ですので、複雑な設定を行う場合は 慣れているお客様でもコマンドベースより簡易な場合もあります。


導入後も安心のサポート体制

聖仁商事では、areca製品に10年以上携わったエンジニアによって日本語によるサポートを行いますので 複雑な構築で分かりにくい、事前導入でどういった構成にしたらいいのか? 的確に回答をいたします。
製品故障発生時も国内修理可能なものとメーカ修理が必要なものとの切り分けを行い故障時にも出来る限りお客様の お手元から離れる期間を短縮する提案もしております。
お気軽にご相談ください。
※一件一件回答に長時間を要している場合があります。 つながりにくい場合は何卒ご容赦ください。

全数出荷前検査とファームウェアの更新

聖仁商事ではareca製品の出荷時に全数検査を実施しております。
ファームウェアをご要望のバージョンに固定しての出荷やフラッシュバッテリオプションを搭載済みでの出荷にも対応しております。
特にオプションのExpanderユニットを複数つなげる際は、Expanderユニットのファームウェアを 一致させたうえで出荷する事も可能です。
安定させての動作にも必須事項となりますのでご購入前に遠慮なくご相談ください。

重要な制限事項

本製品は、USB-TypeCによる接続はサポートしておりません。
お手持ちの環境にあるUSBTypeCポートがThunderBolt3に対応しているかを 事前にPCメーカに確認の上ご購入ください。

Thunderbolt 3(USB-C)- Thunderbolt 2アダプタ は製品に付属いたしません。
Thunderbolt2でご利用になる場合は別途ご用意ください。
ThunderBolt2変換アダプタをMac環境でご利用になる場合、MacOS Siera以降でご利用ください。
ThunderBolt2変換アダプタをWindows環境でご利用になる場合、最新のThunderBolt Driverをご利用ください。

ページのTOPに戻る

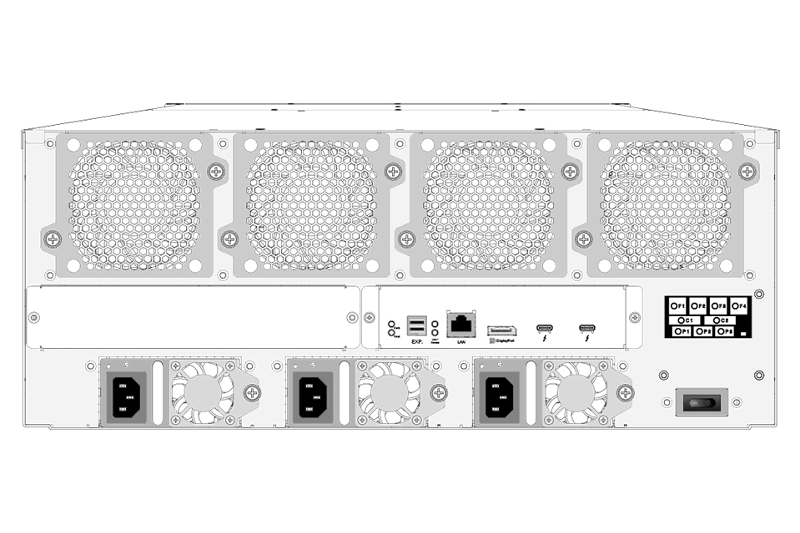

  製品仕様 ARC-8050T3R-24

型番 ARC-8050T3R-24
製品名 ThunderBolt3 接続 ハードウェアraidコントローラ搭載 HDD/SSD搭載用RAIDユニット
製品コード 4712774411607
カラー
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1600
インターフェース ThunderBolt3 x2, Display Port x1
拡張インターフェース SFF-8644 x1
(レーン数4)
※Expander拡張専用
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
デバイスインターフェース SATA / SAS x 24
2.5インチ 7mm - 15mm 厚 対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s
FAN搭載 9Cm x 4
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
電源 デュアル 400W
サイズ(W x H x D) ハンドル込み 176.4mmx482mmx484mm
ハンドル無 176.4mmx445mmx448mm
4U
重量 34 Kg

ページのTOPに戻る

  製品仕様 ARC-8050T3R-12

型番 ARC-8050T3R-12
製品名 ThunderBolt3 接続 ハードウェアraidコントローラ搭載 HDD/SSD搭載用RAIDユニット
製品コード 4712774411600
カラー
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1600
インターフェース ThunderBolt3 x2, Display Port x1
拡張インターフェース SFF-8644 x1
(レーン数4)
※Expander拡張専用
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
接続インターフェース SATA / SAS x 12
2.5インチ 7mm - 15mm 厚 対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s
FAN搭載 9Cm x 2
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
電源 デュアル 400W
サイズ(W x H x D) ハンドル込み 88.2mmx482mmx484mm
ハンドル無 88.2mmx445mmx448mm
2U
重量 27 Kg

ページのTOPに戻る

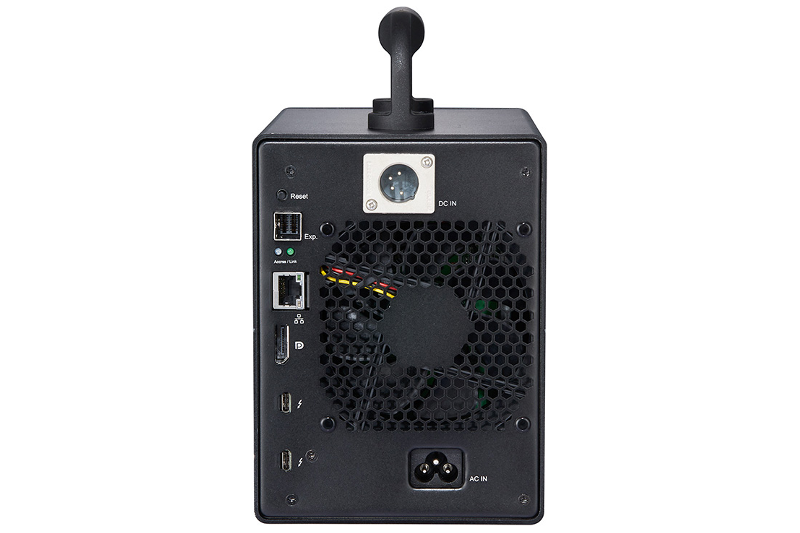

  製品仕様 ARC-8050T3-6M

型番 ARC-8050T3-6M
製品名 ThunderBolt3 接続 ハードウェアraidコントローラ搭載 HDD/SSD搭載用RAIDユニット
製品コード 4712774411598
カラー
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1600
インターフェース ThunderBolt3 x2, Display Port x1
拡張インターフェース SFF-8644 x1
(レーン数2)
※Expander拡張専用
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
接続インターフェース SATA / SAS x 6
2.5インチ 7mm - 15mm 厚 対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s
FAN搭載 9Cm x 1
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
AC電源 内蔵 135W
DC電源 4-pin XLR 9 - 15V
サイズ(W x H x D) 123mmx165.61mmx232mm
取手部含まず
重量 3.6 Kg

ページのTOPに戻る

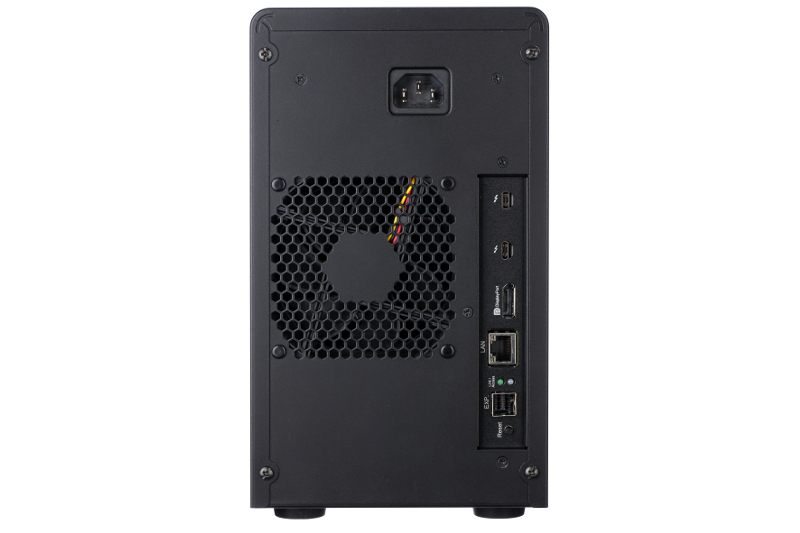

  製品仕様 ARC-8050T3-6

型番 ARC-8050T3-6
製品名 ThunderBolt3 接続 ハードウェアraidコントローラ搭載 HDD/SSD搭載用RAIDユニット
製品コード 4712774411567
カラー
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1600
インターフェース ThunderBolt3 x2, Display Port x1
拡張インターフェース SFF-8644 x1
(レーン数2)
※Expander拡張専用
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
接続インターフェース SATA / SAS x 6
2.5インチ 7mm - 15mm 厚 対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s
FAN搭載 9Cm x 1
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
電源 内蔵 180W
サイズ(W x H x D) 146mmx255mmx290mm
重量 6 Kg

ページのTOPに戻る

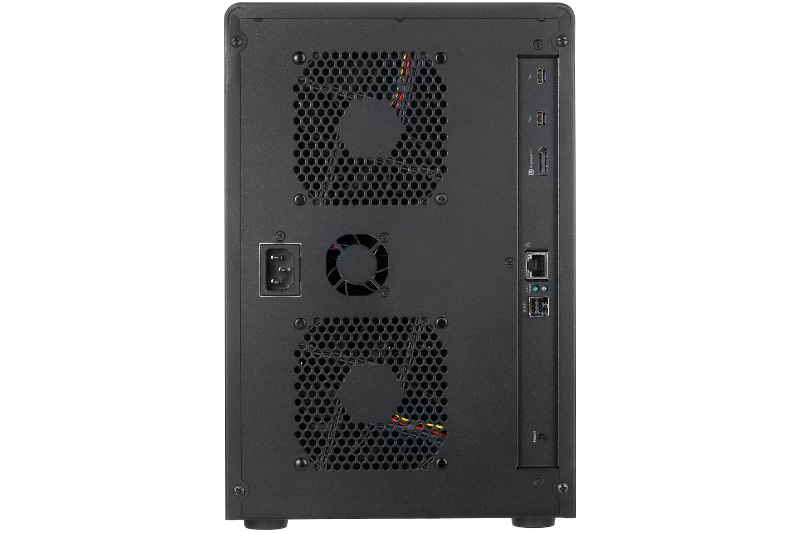

  製品仕様 ARC-8050T3-12

型番 ARC-8050T3-12
製品名 ThunderBolt3 接続 ハードウェアraidコントローラ搭載 HDD/SSD搭載用RAIDユニット
製品コード 4712774411581
カラー
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1600
インターフェース ThunderBolt3 x2, Display Port x1
拡張インターフェース SFF-8644 x1
(レーン数4)
※Expander拡張専用
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
接続インターフェース SATA / SAS x 12
2.5インチ 7mm - 15mm 厚 対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s
FAN搭載 9Cm x 2, 6Cm x 1, 4Cm x 1
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
電源 内蔵 400W
サイズ(W x H x D) 206mmx310mmx290mm
重量 9.5 Kg

ページのTOPに戻る

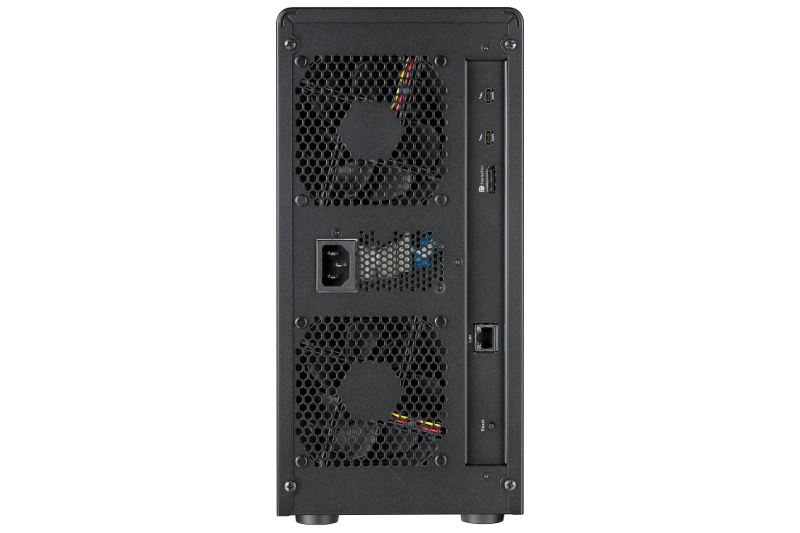

  製品仕様 ARC-8050T3-8

型番 ARC-8050T3-8
製品名 ThunderBolt3 接続 ハードウェアraidコントローラ搭載 HDD/SSD搭載用RAIDユニット
製品コード 4712774411574
カラー
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1600
インターフェース ThunderBolt3 x2, Display Port x1
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
接続インターフェース SATA / SAS x 8
2.5インチ 7mm - 15mm 厚 対応
転送レート SFF-8680 x 8
SATA / SAS , 2.5 / 3.5 両対応
FAN搭載 9Cm x 2, 4Cm x 1
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
電源 内蔵 270W
サイズ(W x H x D) 146mmx302mmx290mm
重量 6.8 Kg

ページのTOPに戻る

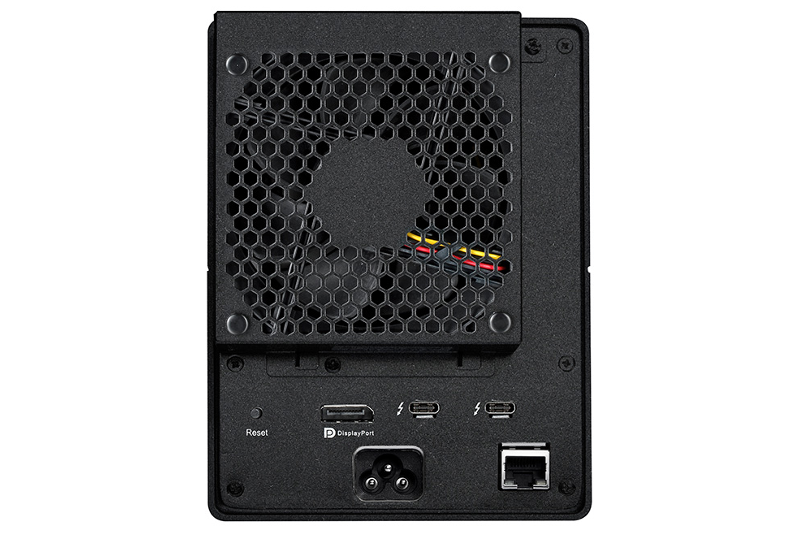

  製品仕様 ARC-8050T3-4

型番 ARC-8050T3-4
製品名 ThunderBolt3 接続 ハードウェアraidコントローラ搭載 HDD/SSD搭載用RAIDユニット
製品コード 4712774411550
カラー
コントローラ One Core RAID-on-Chip 800MHz
搭載メモリ 1GB DDR3-800
インターフェース ThunderBolt3 x2, Display Port x1
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
接続インターフェース SATA / SAS x 4
2.5インチ 7mm - 15mm 厚 対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s
FAN搭載 9Cm x 1
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
電源 内蔵 135W
サイズ(W x H x D) 123mmx165.61mmx232mm
重量 3.6 Kg

ページのTOPに戻る

対応 OS

対応 OS

※Windows 32bit対応OS windows 8 , 8.1 , 10
※Windows 64bit対応OS windows 10 , Windows Server 2016
WmacOS 10.12 以降
サポート対象外OSでもDriverを適用することで動作は可能です。
しかし、スリープ動作時に問題が起きる等問題があることも事実です。
サポート対象外OSで動作する場合、十分な動作検証を行ってください。
メーカ・代理店共に対応バージョンまでの更新を推奨します。

ページのTOPに戻る

オプション製品

バッテリ

ARC-6120BA-T121-12G
※バッテリは出荷時に取り付けとなります。
※ご希望の場合は、取り付け可否含め事前にお問い合わせください。

外付けユニット

ARC-4038
ARC-4038-8
ARC-4038-12

ページのTOPに戻る

ドキュメント

マニュアル

インストール手順

MacOS インストールマニュアル ※日本語

Windwos インストールマニュアル ※日本語

RAID構築手順

RAID構築手順 ※日本語

マウント手順

MacOS マウントマニュアル ※日本語

Windwos マウントマニュアル ※日本語

ファームウェア更新

ファームウェア更新マニュアル ※日本語

Expander ファームウェア更新

Expander ファームウェア更新マニュアル ※日本語

互換リスト

HDD互換リスト

2018年03月23日

SSD互換リスト

2017年05月08日

ページのTOPに戻る

ファームウェア・ドライバ関連

ドライバ & ユーティリティ for Mac

Mac ユーティリティ & ドライバ

※Mac OS 10.12 以降
※Driver - ArcMSR-1.3.9-20170810
※ArcHttp - V2.5.2-20180716
※ArcCLI - V1.15.8-20180614
macOS High Sierra 10.13にはドライバソフトウェアをインストールする前に
ユーザーの承認が必要な新しいセキュリティ機能が導入されています。
Macシステム環境設定>セキュリティ&プライバシーパネルに移動して、
システムの拡張機能を有効にして、ドライバが正常に動作するようにしてください。

Windows ユーティリティ & ドライバ

※32bit対応OS windows 8 , 8.1 , 10
※64bit対応OS windows 10 , Windows Server 2016
※いずれもWindows用Thunderboltユーティリティを事前にインストールしてください。
※Driver : ArcMSR-6.20.00.32-20160622
※ArcHttp : V2.4.5-20150515
※CLI : V1.15.0-20170104

ファームウェア

1.55-20180709

※4bay : 1.55-20180705
※6 - 12bay : 1.55-20180709
※12Bay Expanderは1.31のときのみ更新を実施してください。
※12Bay Expanderが1.34のときは更新を実施しないでください。
