ARC-4038 シリーズ
SAS12Gb/s SSD/HDD 対応 Expander ユニット

Product Image

アコーディオンUI を使用しております。 アイコン 見出し を クリック する事でコンテンツが開閉をします。

製品の購入先

当社から直接購入

お問い合わせ の 製品のお見積り からお願い申し上げます。

営業担当 より 価格・納期 の案内をさせていただきます。

販売店 からの購入

オリオスペック

ARC-4038-12

ARC-4038-8

  ページのTOPに戻る

製品説明と特徴

このページでは、下記製品について説明をしています。
ARC-4038
ARC-4038-8
ARC-4038-12

Expanderを搭載した拡張性の高いストレージケース

arecaのExpanderに対応する製品を拡張するためのExpanderケースになります。
12Gb/sの転送レートに対応したSAS、SATAのHDDを搭載が可能。
Databoltコマンドにも対応しているので、6Gb/s帯域のHDD/SSDをExpander内で増幅し 12Gb/sとすることで12Gb/sへの移行をスムーズに行えるようにします。
※ARC-8050T3シリーズと接続する際は、本機能のOFFを行ってください。
 デフォルト出荷時にRAID側でOFFとなっている為。

Expander対応の高い拡張性

対応するコントローラやホストバスと接続し、SFF-8644ケーブルでRAID領域を拡張することができます。
Expanderのケースは1つのRAIDコントローラに最大7台まで拡張が可能で、RAIDとしては512台までのSSD/HDDを認識することが可能です。
※1ボリュームで構成できるHDDは32台まで、1ボリュームで超える場合はマルチプルRAID(RAID00,50,60)での構築になります。
※128台を超える場合は、12Gb/s対応のExpanderで統一をしてください。

導入後も安心のサポート体制

聖仁商事では、areca製品に10年以上携わったエンジニアによって日本語によるサポートを行いますので 複雑な構築で分かりにくい、事前導入でどういった構成にしたらいいのか? 的確に回答をいたします。
導入後の運用中における問題等もお気軽にご相談ください。
※一件一件回答に長時間を要する場合があります。 お電話がつながりにくい場合は何卒ご容赦ください。

  ページのTOPに戻る

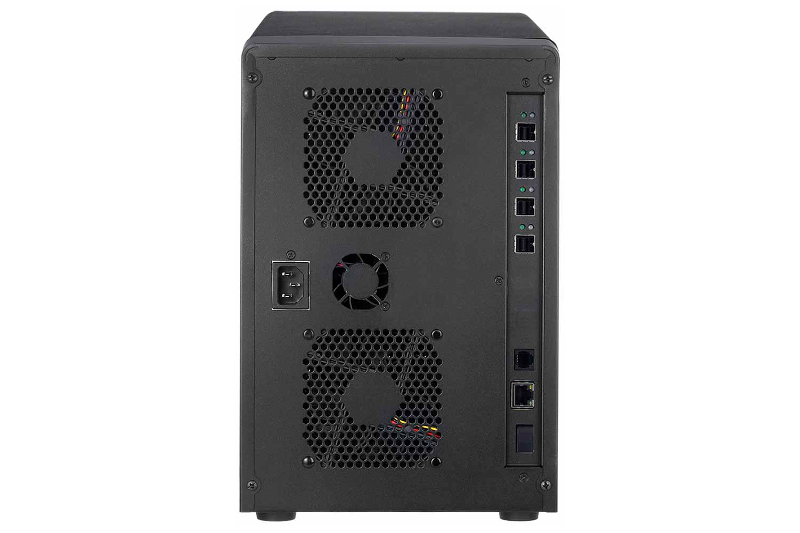

製品仕様 ARC-4038-12
型番 ARC-4038-12
製品名 SAS12Gb/s HDD/SSD対応 Expanderケース
製品コード 4712774411475
カラー
接続インターフェース SFF-8680 ※SAS/SATA 共に搭載可能
2.5インチ 7mm - 15mm 厚 対応
搭載数 12
3.5,2.5インチ アダプタ無しで両対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s, 3Gb/s
HOST インターフェース SFF-8644 x2
拡張 インターフェース SFF-8644 x2
マネジメントポート RJ-11 RS232Cシリアルコンソール
RJ-45 ※製品設定用
FAN搭載 9Cm x 2
本体搭載機能 Hotswap, FAN alerm
HDDフェールアラーム Beep Buzzer, LED
電源 400W
サイズ(W x H x D) 206mmx310mmx290mm
重量 9.5 Kg

  ページのTOPに戻る

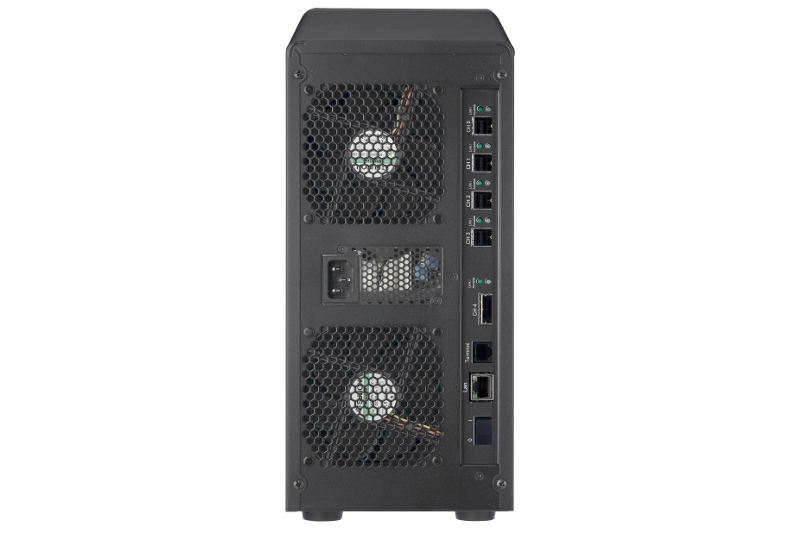

製品仕様 ARC-4038-8
型番 ARC-4038-8
製品名 SAS12Gb/s HDD/SSD対応 Expanderケース
製品コード 4712774411482
カラー
接続インターフェース SFF-8680 ※SAS/SATA 共に搭載可能
2.5インチ 7mm - 15mm 厚 対応
搭載数 8
3.5,2.5インチ アダプタ無しで両対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s, 3Gb/s
HOST インターフェース SFF-8644 x2 , SFF-8080 x1
拡張 インターフェース SFF-8644 x2
マネジメントポート RJ-11 RS232Cシリアルコンソール
RJ-45 ※製品設定用
FAN搭載 9Cm x 2
本体搭載機能 Hotswap, FAN alerm
HDDフェールアラーム Beep Buzzer, LED
電源 270W
サイズ(W x H x D) 146mmx302mmx290mm
重量 6.8 Kg

  ページのTOPに戻る

オプション製品

接続ケーブル

SFF-8644 to 8644 ケーブル
SFF-8644 to 8080 ケーブル

対応製品

ARC-1886-8x , ARC-1886-8I8X , ARC-1686-8X ,
ARC-1883x , ARC-1886-4X12I , ARC-1886-4X12I ,
ARC-1883lp , ARC-1883ix-12 , ARC-1883ix-16 , ARC-1883ix-24 ,
ARC-8050T3-12E , ARC-8050T3-6 , ARC-8050T3-6M ,
ARC-8050T3-12 , ARC-8050T3R-24 , ARC-8050T3R-12 ,
ARC-7208R2 , ARC-7212R2 , ARC-7216R3 , ARC-8042-12 ,

  ページのTOPに戻る

ドキュメント

メーカ 公開資料 マニュアル

ARC-4038 マニュアル

ARC-4038 製品概要

ARC-4038 クイックインストレーション

ArcSAP マニュアル

CLI マニュアル

LCD 操作マニュアル

メーカ 公開資料 互換リスト

HDD互換リスト

2022年03月08日

SSD互換リスト

2022年03月08日

代理店 ( 聖仁商事 ) 公開資料 日本語マニュアル

ファームウェア更新

Expander ファームウェア更新マニュアル ※日本語

よくある問い合わせ

トラブルシューティングの事例 ※パスワード をかけていません

日本語マニュアルに関しては、パスワードロックがかかっております。

購入ルートの確認をいたしますので、お手数ですが お問い合わせフォーム の 圧縮ファイルのパスワードについて からお問い合わせください。 ※製品 シリアルNO が必要になります。

  ページのTOPに戻る

ファームウェア・ドライバ関連

ファームウェア

Firmware File

※事前にfamilyを確認してください。
※ARC-4038-8 , ARC-4038 : Family0 V1.37-20180718
※ARC-4038-12 : Family5 V3.04-20220504
※Familyを間違えると起動できなくなります。
※更新方法のマニュアルを事前にご覧ください。
