ARC-1203 シリーズ
6Gb/s SSD/HDD 対応 PCI Express Gen2 RAID CARD

Product Image

アコーディオンUI を使用しております。 アイコン 見出し を クリック する事でコンテンツが開閉をします。

製品の購入先

当社から直接購入

お問い合わせ の 製品のお見積り からお願い申し上げます。

営業担当 より 価格・納期 の案内をさせていただきます。

販売店 からの購入

オリオスペック

ARC-1203-2i

ARC-1203-4i

ARC-1203-8i

  ページのTOPに戻る

製品説明と特徴

このページでは、下記製品について説明をしています。
ARC-1203-2i
ARC-1203-4i
ARC-1203-8i

ローエンドモデルでもRAID専用ASICを搭載

933MHzのARMベースコントローラ を搭載し、専用のキャッシュRAMを標準搭載。
Expander接続には対応しませんが、SSD時代の大容量ストレージを安価に提供可能とする製品です。
BroadcomではなくMarvellのコントローラ採用製品
本製品もFANレスヒートシンクのみの設定です。 エアフローを十分に考慮ください。

RAID1 のさらなる可能性 Triple に対応

Firmwareの更新にてRAID1構成を3本で行う、トリプルミラーリングの機能に対応しました。
トリプルミラーリングとは、書き込みは3台のストレージに行い読み込みは通常通りに処理されます。
2台までの故障に対応でき、理論上は1本のストレージに故障が発生してもアクセス性能を損なうことはありません。
※本機能に対応するファームウェアバージョンは、1.56-20190220からとなります。

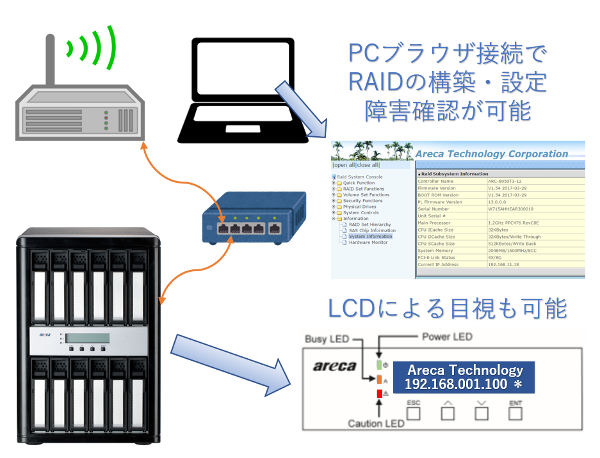

汎用性の高いブラウザベースのGUI

areca社の大きな特徴の一つがシリーズを通して使いやすいWEBベースのGUIがあります。
もちろん、ソフトウェアをインストールすることで使用可能な、 ARCHTTP(ローカル)、ARCSAP、ARCCLIといったGUIもありますが、いずれもdriverのほかに 専用ソフトウェアをインストールする必要があります。
areca社のRAID製品では、一部のローエンド製品を除きLANポートがマネジメント用に取り付けられています。
ARC HTTPからファームウェアの更新やRAIDの構築、エラーの確認をすべてブラウザベースで 行うことができるので、RAIDの設定画面の接続に関しては環境をとわずブラウザさえ 利用可能ならば可能になっています。
設定に関しても、ブラウザからファームウェアの更新やエラーログの閲覧、RAIDの情報を確認 はもちろんのこと、arecaの特徴のもう一つである細かいRAIDボリュームの設定も 可能になっています。
現在使用しているRAIDVolumeに、異なるRAIDVolumeに、はもちろん可能。
現在使用しているRAIDVolumeに足し、異なるRAIDレベルで容量単位でLUNで区別し 編集領域と、保存領域と分けるというような設定ももちろん可能です。
※パフォーマンス的には、複雑な構成より、単純な構成のほうがもちろんよくなります。 これらの設定は、目視で行うほうがやりやすい項目ですので、複雑な設定を行う場合は 慣れているお客様でもコマンドベースより簡易な場合もあります。

導入後も安心のサポート体制

聖仁商事では、areca製品に10年以上携わったエンジニアによって日本語によるサポートを行いますので 複雑な構築で分かりにくい、事前導入でどういった構成にしたらいいのか? 的確に回答をいたします。
導入後の運用中における問題等もお気軽にご相談ください。
※一件一件回答に長時間を要する場合があります。 お電話がつながりにくい場合は何卒ご容赦ください。

  ページのTOPに戻る

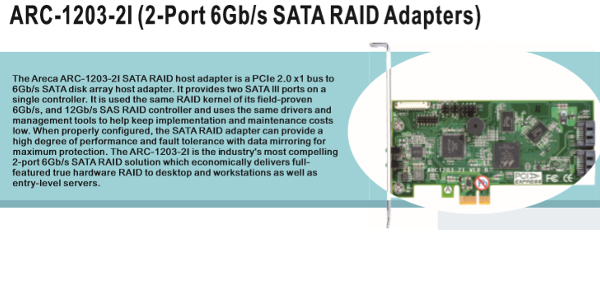

製品仕様 ARC-1203-2i
型番 ARC-1203-2i
製品名 PCI Express Gen2 6Gbps 対応RAID Card
製品コード 4712774410447
コントローラ ARMベース 1066MHz Storage I/O プロセッサ
搭載メモリ on-board DDR3-1066 SDRAM 256MB
スロットサイズ PCI Express x1 Gen2
接続インターフェース シリアルATA x2
転送レート SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート 無し ※ソフトウェア必須
RAIDレベル RAID Level 0, 1, SingleDisk, JBOD
FAN搭載 無し ※ヒートシンクのみ
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 3.3 + 12V 8W
カードサイズ(H X L) 64mmx134mm
※ロープロファイル 対応

  ページのTOPに戻る

製品仕様 ARC-1203-4i
型番 ARC-1203-4i
製品名 PCI Express Gen2 6Gbps 対応RAID Card
製品コード 4712774410454
コントローラ ARMベース 1066MHz Storage I/O プロセッサ
搭載メモリ on-board DDR3-1066 SDRAM 256MB
スロットサイズ PCI Express x4 Gen2
接続インターフェース SFF-8087 x1
転送レート SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 1 Triple, 3, 5, 6, SingleDisk, JBOD
FAN搭載 無し ※ヒートシンクのみ
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 3.3 + 12V 10W
カードサイズ(H X L) 64.4mmx168mm
※ロープロファイル 対応

  ページのTOPに戻る

製品仕様 ARC-1203-8i
型番 ARC-1203-8i
製品名 PCI Express Gen2 6Gbps 対応RAID Card
製品コード 4712774410461
コントローラ ARMベース 1066MHz Storage I/O プロセッサ
搭載メモリ on-board DDR3-1066 SDRAM 256MB
スロットサイズ PCI Express x4 Gen2
接続インターフェース SFF-8087 x2
転送レート SATA 6.0Gb/s , 3.0Gb/s
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 1 Triple, 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
FAN搭載 無し ※ヒートシンクのみ
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 3.3 + 12V 11W
カードサイズ(H X L) 64.4mmx168mm
※ロープロファイル 対応

  ページのTOPに戻る

対応 OS

対応 OS

Windows7, 8, 8.1, 10, 11,
Windows Server 2008/R2, 2012/R2, 2016, 2019, 2022
mac OS X 10.9 ~ 10.11
WmacOS 10.12 以降 ※M1 対応
Linux
FreeBSD
VMware

  ページのTOPに戻る

オプション製品

バッテリ

ARC-6120BA-T121

LCDユニット

ARC-1035

  ページのTOPに戻る

ドキュメント

メーカ 公開資料 マニュアル

ARC-1203-2i マニュアル

ARC-1203-2i 製品概要

ARC-1203-x マニュアル

ARC-1203-x 製品概要

ARC-1203 クイックインストレーション

ArcSAP マニュアル

CLI マニュアル

LCD 操作マニュアル

メーカ 公開資料 互換リスト

HDD互換リスト

2022年03月08日

SSD互換リスト

2022年03月08日

代理店 ( 聖仁商事 ) 公開資料 日本語マニュアル

ユーティリティ インストール手順

MacOS ArcSAP インストールマニュアル ※日本語

Windwos ArcSAP インストールマニュアル ※日本語

RAID構築手順

RAID構築手順 ※日本語

マウント手順

MacOS マウントマニュアル ※日本語

Windwos マウントマニュアル ※日本語

ファームウェア更新

ファームウェア更新マニュアル ※日本語

Expander ファームウェア更新マニュアル ※日本語

ファームウェア設定の初期化・保存 ※日本語

よくある問い合わせ

V1.66以降のUEFI仕様について ※日本語

ディスク障害の対処例 ※日本語

ディスク疑似障害のテスト方法 ※日本語

RAID VolumeのClone Disk手順 ※日本語

TriMode 対応 RAID における各SSDにおける設定 ※日本語

RAID Volumeの書込の平準化・アクセス向上の設定 ※日本語

一時的な障害等・よくある問い合わせ ※パスワード をかけていません

日本語マニュアルに関しては、パスワードロックがかかっております。

購入ルートの確認をいたしますので、お手数ですが お問い合わせフォーム の 圧縮ファイルのパスワードについて からお問い合わせください。 ※製品 シリアルNO が必要になります。

  ページのTOPに戻る

ファームウェア・ドライバ関連

Windows

Windwos Driver

v6.20.0.0.40_20230630 :
Windows 11 10 (64bit) , Windows Server 2016 2019 2022 WHQL

ARC SAP

arcsap_win_v1.5.1_20191218

Mac

Universal Driver Intel Mac / Mx Mac ( M1 , M2 )

macOS 14.x , 13.x , 12.x , 11.x , 10.15.x 以降
インストール方法はインストール手順をご一読ください。

Intel Mac

macOS 10.12.X , 10.13.x , 10.14.x まで
インストール方法はインストール手順をご一読ください。

MRAID

ArcHttp : V2.7.0-20220517
ArcCLI : V1.15.23-20220517

ARC SAP

arcsap_v1.6.0_20220602

ファームウェア

1.69-20240506
