ARC-8050T3U-6M/SE46T RAIDユニット
ThunderBolt3 ( 40Gbps ) / USB3.2 Gen2 x1 ( USB 10Gbps )
Samsung Enterprise SSD PM893 搭載

areca ARC-8050T3U-6M と Sumusung Enterprise SSD PM893 を搭載したモデルで、 安定したデータ転送とThunderboltによる幅広い拡張性を備えるRAIDユニットです。

製品の元となるARC-8050T3Uシリーズは、Thunderbolt3 , Thunderbolt4 の帯域の 上限を出せる性能を持っている為、搭載するストレージの性能次第で最大限の パフォーマンスを発揮することができます。

実際に、2TB程度のデータ転送では、速度が落ちることなく転送を行えますので 最大速度は確かに早いけど、すぐにサーマルスロットリングの発生してしまう。 大容量のデータを送ると、キャッシュが切れて、思っていたより速度がでない。
そういったシチュエーションは限りなく少ない製品に仕上がっています。

RAIDを組むと、ストライプサイズを64KBやそれ以上にしないと速度が出ない。 という声をよく聞きます。　arc-8050T3U-6MとPM893の組み合わせでは、 すでに最大限のパフォーマンスを発揮するのに十分な性能を有しているので ファイルシステムに準じた設定とチューニングをして出荷しています。
そのため、NTFSにした場合46TBのアローケションサイズユニットは 16KBになりますが、RAIDのストライプサイズを16KBにしても性能をいかんなく発揮 できるだけでなく、容量効率も格段に上がります。

ストライプサイズを小さくすることはHDDの搭載で行うのは非常に難しく Thunderboltのパフォーマンスまでの帯域を意識して組もうとするとどうしても 64KB以上の設定にする必要があります。
SSDの場合は、チューニング次第で4KBにしたとしてもそこまでの低下になりません。
HDDの様に最初は早いが、半分以上を使うとだんだん速度が低下してきた。 このような傾向はHDDの構造上しかたがないことなのですが、SSDではまったく 発生しないか？　というとそういうことでもなく、SSDでも構造によって 同じ容量でも、容量を使っていくと性能低下がないか？　ということには差が出てきます。

PM893 Enterprise SSD を搭載した理由は一点、速度低下が起きにくいということです。 前述のとおり、SSDでもキャッシュ有無、そのキャッシュの扱い方、1セルあたりの書き込み方式など 様々な方式がありますが、PM893 は速度低下のが起きにくいSSD自体にキャッシュのある TLC方式を採用した8TB(7.96TB) SSD です。
ご利用の環境によってももちろん違いますが、テストデータでは20TB程4K の動画 編集データを書き込み、Read Write のテストを繰り返しても速度低下は発生しませんでした。
NVMe 単体でも速度が早く、USB4 でも単体で速度の早いものはありますが、 お手元の製品は、半分以上の容量を書いても初期の性能を発揮できますか？ ARC-8050T3U-6M と PM893 の組み合わせでは半分程度の容量を書き込んでも速度低下は 発生しずらく、熱に関してもRAIDユニットできちんと冷却しているので サーマルスロットリングによってSSD自体が速度制限をかけるといった事も 発生しずらくなっています。

繰り返しになりますが、大容量のデータを転送するとキャッシュ切れがして 思っていたような性能が出ていないなといったような事は発生しにくく、 上限の性のうちだけではない安定して使用できることを目指したプロ向けの機械と仕上がっています。

ARC-8050T3U シリーズは、Thunderbolt3を2つ搭載し、他の周辺機器を ディジーチェーンするためポートとホストを接続する機能を持っています。
Thunderbolt3で接続している場合には、ノートPCに対して高速充電用の電力も 供給することが可能です。
ARC-8050T3UのDisplay[ポートはDisplayPort1.4に対応しており、 簡単に8K30Hzディスプレイをセットアップすることもできます。

Thunderbolt3接続時は、40Gbpsの高速転送に対応します。
Thunderbolt3に対応しない機器との接続はUSB3.2 Gen2 x1 ( USB 10Gbps )で おこなうことができ汎用的な機器との接続も可能になりました。
内部のデバイスコントローラが自動でUSB 2.0 USB3.2 Gen1 Gen2の 信号を判別します。
対応する接続はケーブルによって判別されます。

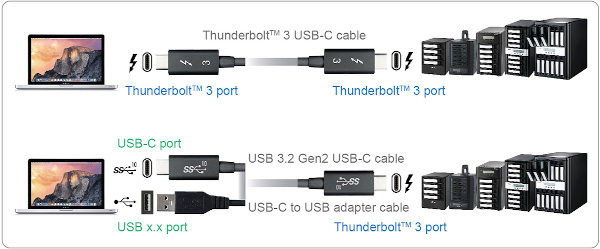

一つのポートでThunderbolt3とUSBを判別

従来のRAIDストレージに搭載されていたThunderBolt3ポートはUSBとして接続する機能がありませんでした。
ARC-8050T3Uに搭載されたThunderBolt3ポートはthunderbolt3とUSBの両方のプロトコルをサポートしており、 USBしかないユーザとThuderbolt3も所持しているユーザどちらにも使用環境に応じた高速大容量ストレージを提供します。

最高のパフォーマンスを提供

サムスンのデータセンター/サーバー向け 2.5 インチ SATA SSD PM893 をバンドル。
大容量のデータ転送、高負荷な環境でも安定したパフォーマンスで取り回しのしやすいThunderboltケーブルでの接続が可能なモデルとなっています。

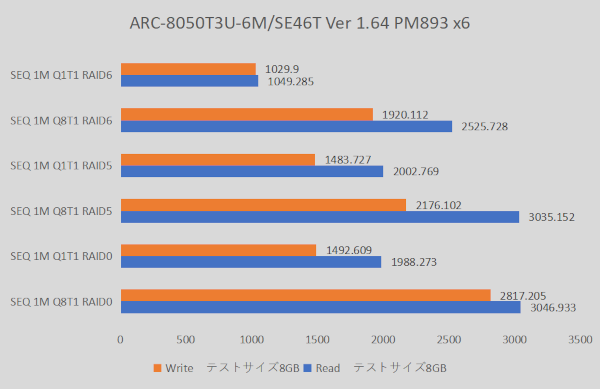

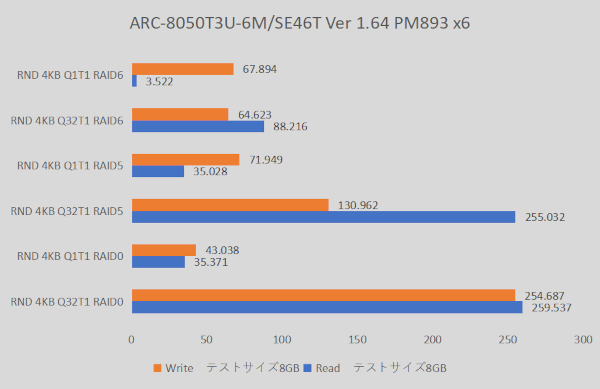

SSDを6本搭載し、RAID0 RAID5 RAID6 でベンチマークを測定してみた結果は下記のとおりです。
thunderbolt3 ではほぼ規格上の公称値がでております。

高度な接続による汎用性の提供

ARC-8050T3Uは、Thunderbolt 3対応ホストに接続するためのデュアルThunderbolt 3ポートと、 他の周辺機器をデイジーチェーン接続するための追加のThunderbolt 3ポートを提供すると同時に、 ノートブックの高速充電用の電力も供給します。
Thunderbolt3は、最大 40 Gbps のデータ転送をサポートしています。
これは、Thunderbolt 2の2倍の帯域幅で、USB 3.2 Gen 2 x1 ( USB 10Gbps ) の4倍の速度です。

Thunderboltのデイジーチェーン接続により、最大6台のデバイスを接続できるため、 ホストコンピューターへの単一のThunderbolt接続で、ARC-8050T3Uを大量のビデオストレージに接続できます。
さらに、ARC-8050T3Uは背面でフルサイズのDisplayPortビデオ出力コネクタをサポートしているため、 すばやく簡単に8K 30Hzディスプレイをセットアップできます。

ThunderBolt2との互換に対応

AppleのThunderbolt 3（USB-C）to Thunderbolt 2アダプター（別売）を使用すると、 ThunderboltまたはThunderbolt 2ポートとArca ARC-8050T3UソリューションをMacに接続できます。
詳細情報と潜在的な制限については、 Appleサポート をご覧ください。
※OSがThunderbolt3に対応している必要がありますので、macOS Sierra 10.12以降でご利用ください。

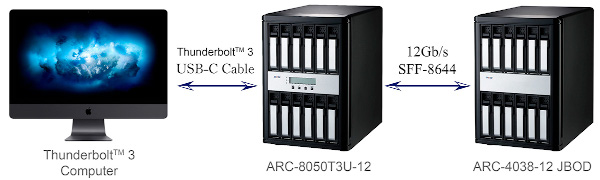

Expander対応の高い拡張性

ARC-8050T3U-6M の特徴として、本体にExpander機能を標準搭載しています。
そのため、arecaのARC-4038-8、ARC-4038-12といったExpanderケースを使い、 SFF-8644ケーブルでRAID領域を拡張することができます。
Expanderのケースは1つのRAIDコントローラに最大7台まで拡張が可能で、RAIDとしては128台までのSSD/HDDを認識することが可能です。
※1ボリュームで構成できるHDDは32台まで、1ボリュームで超える場合はマルチプルRAID(RAID00,50,60)での構築になります。
※ARC-8050T3U-4 ARC-8050T3U-8　は本機能に対応しません。

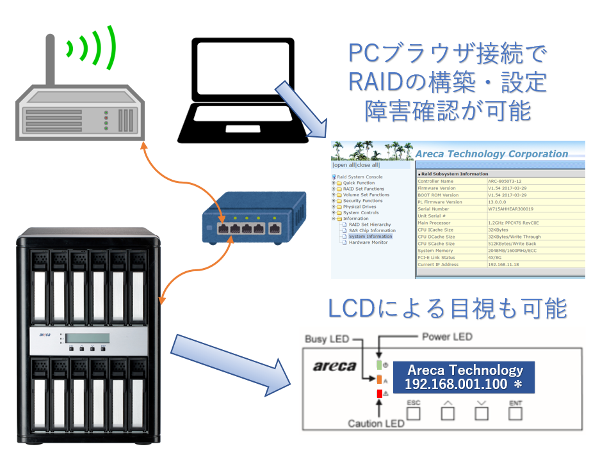

汎用性の高いブラウザベースのGUI

areca RAID製品の大きな特徴の一つがシリーズを通して使いやすいWEBベースのGUIがあります。
もちろん、ソフトウェアをインストールすることで使用可能な、 ARCHTTP(ローカル)、ARCSAP、ARCCLIといったGUIもありますが、いずれもdriverのほかに 専用ソフトウェアをインストールする必要があります。
arecaのRAID製品では、一部のローエンド製品を除きLANポートがマネジメント用に取り付けられています。
ARC HTTPからファームウェアの更新やRAIDの構築、エラーの確認をすべてブラウザベースで 行うことができるので、RAIDの設定画面の接続に関しては環境をとわずブラウザさえ 利用可能ならば可能になっています。
設定に関しても、ブラウザからファームウェアの更新やエラーログの閲覧、RAIDの情報を確認 はもちろんのこと、arecaの特徴のもう一つである細かいRAIDボリュームの設定も 可能になっています。
現在使用しているRAIDVolumeに、異なるRAIDVolumeに、はもちろん可能。
現在使用しているRAIDVolumeに足し、異なるRAIDレベルで容量単位でLUNで区別し 編集領域と、保存領域と分けるというような設定ももちろん可能です。
※パフォーマンス的には、複雑な構成より、単純な構成のほうがもちろんよくなります。 これらの設定は、目視で行うほうがやりやすい項目ですので、複雑な設定を行う場合は 慣れているお客様でもコマンドベースより簡易な場合もあります。

導入後も安心のサポート体制

聖仁商事では、areca製品に10年以上携わったエンジニアによって日本語によるサポートを行いますので 複雑な構築で分かりにくい、事前導入でどういった構成にしたらいいのか？　的確に回答をいたします。
製品故障発生時も国内修理可能なものとメーカ修理が必要なものとの切り分けを行い故障時にも出来る限りお客様の お手元から離れる期間を短縮する提案もしております。
お気軽にご相談ください。
※一件一件回答に長時間を要している場合があります。　つながりにくい場合は何卒ご容赦ください。

全数出荷前検査とファームウェアの更新

聖仁商事ではareca製品の出荷時に全数検査を実施しております。
ファームウェアをご要望のバージョンに固定しての出荷やフラッシュバッテリオプションを搭載済みでの出荷にも対応しております。
特にオプションのExpanderユニットを複数つなげる際は、Expanderユニットのファームウェアを 一致させたうえで出荷する事も可能です。
安定させての動作にも必須事項となりますのでご購入前に遠慮なくご相談ください。

Windows PC でもThunderboltを使いたい。

編集のメインはMacだけど最近Windowsも増えてきた。
クロスプラットフォームにしたい。
Macでなくても実際やれることがないか試したい。
といった声をきくようなことも出てきました。　まだまだWindows環境で Thunderbolt3 , Thunderbolt4 を組み込んで安定して動かすのは難しいのが実情です。
聖仁商事には、ARC-8050というThunderbolt製品が出たころからWindowsでもThunderbolt を使えないか模索をしてきたエンジニアがいますので環境の相談からやりたいことをお伺いの上 1からお客様向けのワークステーションの構成・構築・制作を受けることも可能です。

重要な制限事項

本製品の接続は、付属の純正ケーブルを使用してください。
Thunderbolt 3（USB-C）- Thunderbolt 2アダプタ　は製品に付属いたしません。
Thunderbolt2でご利用になる場合は別途ご用意ください。
ThunderBolt2変換アダプタをMac環境でご利用になる場合、MacOS Siera 10.12 以降でご利用ください。
ThunderBolt2変換アダプタをWindows環境でご利用になる場合、最新のThunderBolt Driverをご利用ください。
Windows 環境でTitanRidgeに接続する場合、Hotbootを行わなければならない場合があります。
USB3.2接続の場合は、Volume数は1つまでしかサポートしません。　詳しくあお問い合わせください。
thunderboltディジーチェーン接続においてUSB機器を混在しないでください。
過電流防止のためのICが入っております。　Thunderbolt USB　ともに付属の純正ケーブルをご利用ください。
本製品には、USB PD(Power on Delevery)による給電機能が備わっております。
PCと連動し、PCに供給する機能となりますので、スマートフォンやタブレット端末に給電を行うことはできません。
