ARC-1686 シリーズ
Tri-Mode ( SATA / SAS / PCIe NVMe 対応 ) PCIe Gen4.0 RAID CARD

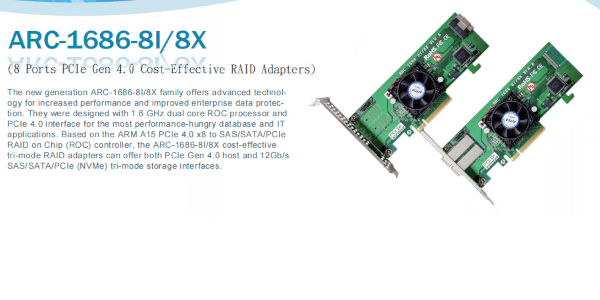

Product Image

アコーディオンUI を使用しております。 アイコン 見出し を クリック する事でコンテンツが開閉をします。

製品の購入先

当社から直接購入

お問い合わせ の 製品のお見積り からお願い申し上げます。

営業担当 より 価格・納期 の案内をさせていただきます。

  ページのTOPに戻る

製品説明と特徴

Broadcomベースのコントローラを搭載した RAID 装置に独自のファームウェアを搭載し、 HDD や SSD を束ねることでパフォーマンスをアップさせたり冗長性を高める機能を持った クラス最高のパフォーマンスと安全性を提供するストレージ製品です。

強力な Array Roaming 機能

areca のRAID装置では、RAID構成情報をHDD側に持たせることで万が一 RAID 装置が故障した場合でも 別の同一製品や後継製品にHDDをそのまま移動することで、RAID 状態を維持したまま移動することが可能です。

PCIe Gen4.0 NVMe 対応

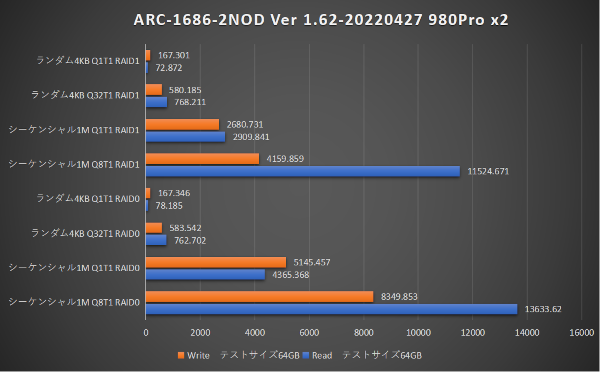

第4世代の Areca Technology製 RAID Card ARC-1686 シリーズは、パフォーマンスの向上とデータ保護向上の為の高度なテクノロジを提供。

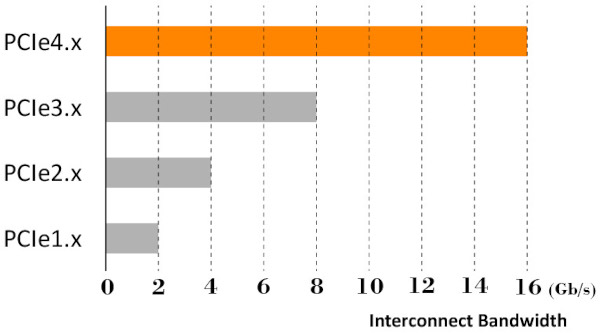

1.6GHzのデュアルコア ROC プロセッサ( Broadcom SAS3908/3916 ) に 、 PCIe Gen 4.0 x8 のインターフェースに対応し 最大 16GB/s の転送に対応することで、 パフォーマンスを重視する環境や、ミッションクリティカルな現場、例えば高度な映像編集等に耐えるよう設計されています。

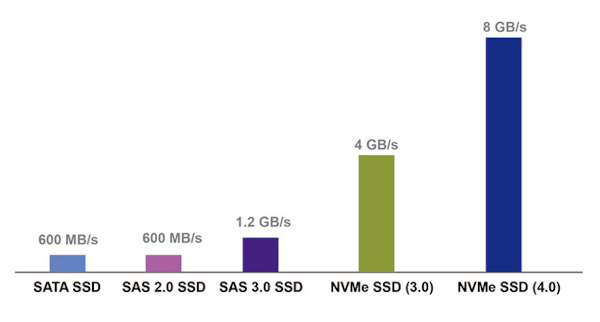

Tri Mode インターフェースは、ケーブルを差し替えることで、12Gb/sの SAS , 6Gb/s の SATA , PCIe4.0 NVMe の3つに対応します。
PCIe スイッチを介し、最大24本の NVMeドライブをサポート。

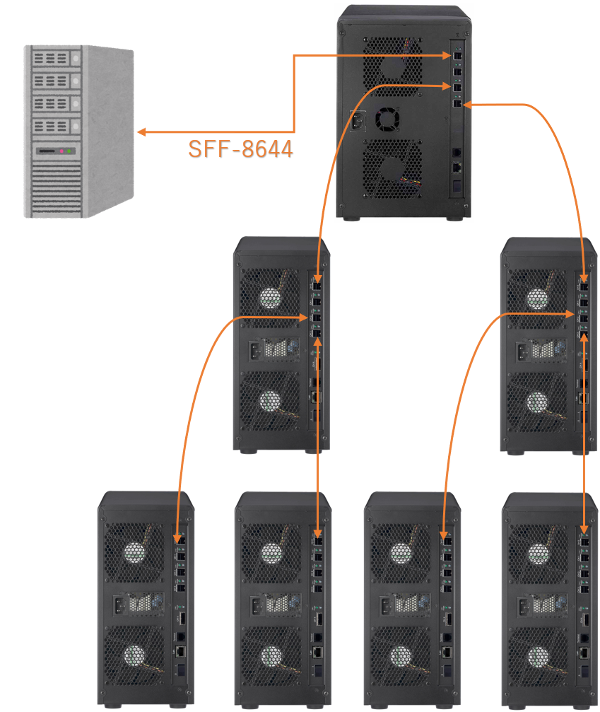

外部ポートは、Expanderにも対応するので、ARC-4038シリーズと接続して容量を重視とした拡張にも対応。

ハードウェア RAID コントローラ を搭載

Areca Technology製 RAID Card ARC-1886 シリーズは、ハードウェア でRAIDの処理を行う 専用の コントローラ を搭載しています。
ARC-1686 シリーズは、すべてのモデルで RAID 0 , RAID 1 , single Disk , JBOD に対応します。
Areca Technology製 RAID Card ARC-1686 シリーズは、エントリーレベルの製品なのでキャッシュメモリを搭載していません。
Areca Technology の強力な Array Roaming 機能は、コントローラが 壊れたとしても SSD や HDD が正常であれば、搭載していた SSD をそのままAreca Technology製 RAID Card や RAID ボックス に 搭載することで構成情報の読み取りを試み、RAID 構築されたデータ領域を読み込みます。
バックアップ・リカバリに勝る安全な方法ではありませんが、ソフトウェア で構築された RAID と異なり 幾重にも安全に運用するための機能が Areca Technology製 RAID Card ARC-1686 シリーズ には組み込まれています。
強力な WEB GUI ユーティリティをはじめとするコントローラに搭載された機能と設定できるパラメータ値は データセンタレベルで運用されるRAIDコントローラと比較しても遜色のない製品です。

ブートデバイスに対応

ARC-1686 シリーズは、専用のBoot ROM を搭載したハードウェアRAIDコントローラなので もちろんブート領域として利用する事ができます。
高速なデータ領域と、そこまで早くなくてもいいがRAIDによる冗長性を追加したいOS領域といった 複数のRAIDVolumeの作成にも対応しております。

PLP 電源喪失による損害の保護機能

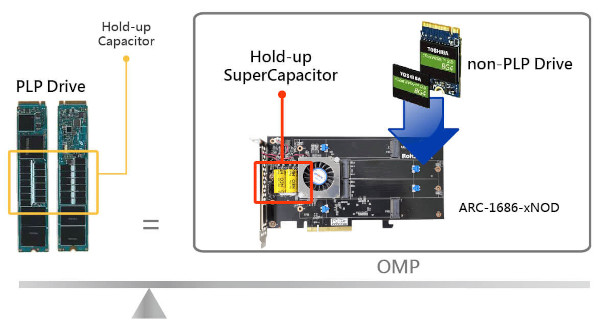

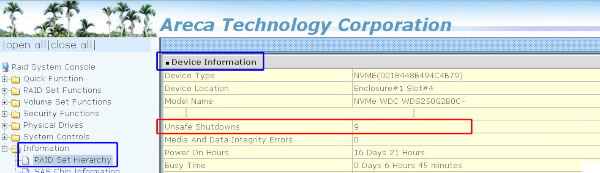

ARC-1686-2NOD , ARC-1686-4NOD , ARC-1686-6NOD では、製品にスーパーキャパシタを搭載しております。 本来PLPに対応するストレージが必要となる機能ですが、ARC-1686にスーパーキャパシタを搭載することで 対応していないストレージだとしてもARC-1686のユーティリティでイベントを確認することができるようになります。

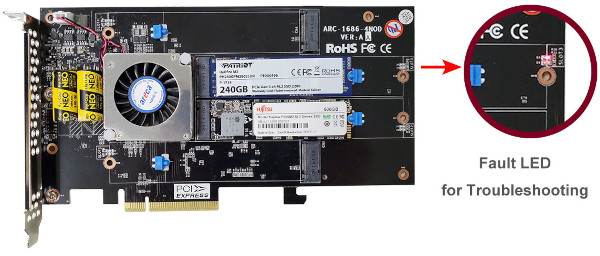

スーパーキャパシタを搭載したARC-1686-2NOD 等のシリーズは、PCI Expressスロットから ARC-1686を取り外してもM2ストレージの障害情報を維持するので、各スロットに配置された LEDスロットでトラブルを視認することができます。

汎用性の高いブラウザベースのGUI

areca RAID製品の大きな特徴の一つがシリーズを通して使いやすいWEBベースのGUIがあります。
もちろん、ソフトウェアをインストールすることで使用可能な、 ARCHTTP(ローカル)、ARCSAP、ARCCLIといったGUIもありますが、いずれもdriverのほかに 専用ソフトウェアをインストールする必要があります。
arecaのRAID製品では、一部のローエンド製品を除きLANポートがマネジメント用に取り付けられています。

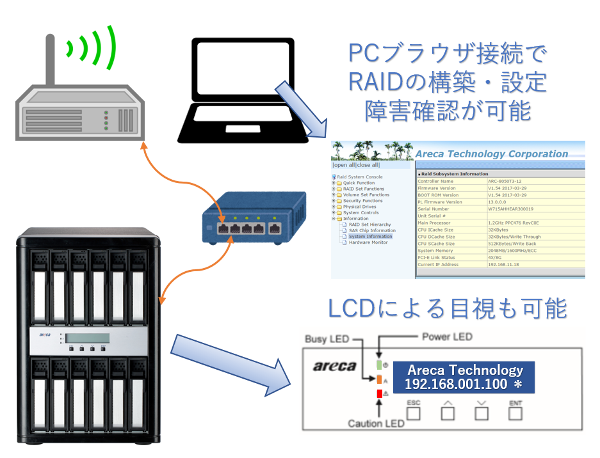

ARC HTTPからファームウェアの更新やRAIDの構築、エラーの確認をすべてブラウザベースで 行うことができるので、RAIDの設定画面の接続に関しては環境をとわずブラウザさえ 利用可能ならば可能になっています。
設定に関しても、ブラウザからファームウェアの更新やエラーログの閲覧、RAIDの情報を確認 はもちろんのこと、arecaの特徴のもう一つである細かいRAIDボリュームの設定も 可能になっています。
現在使用しているRAIDVolumeに、異なるRAIDVolumeに、はもちろん可能。
現在使用しているRAIDVolumeに足し、異なるRAIDレベルで容量単位でLUNで区別し 編集領域と、保存領域と分けるというような設定ももちろん可能です。
※パフォーマンス的には、複雑な構成より、単純な構成のほうがもちろんよくなります。 これらの設定は、目視で行うほうがやりやすい項目ですので、複雑な設定を行う場合は 慣れているお客様でもコマンドベースより簡易な場合もあります。

導入後も安心のサポート体制

聖仁商事では、areca製品に10年以上携わったエンジニアによって日本語によるサポートを行いますので 複雑な構築で分かりにくい、事前導入でどういった構成にしたらいいのか? 的確に回答をいたします。
製品故障発生時も国内修理可能なものとメーカ修理が必要なものとの切り分けを行い故障時にも出来る限りお客様の お手元から離れる期間を短縮する提案もしております。
お気軽にご相談ください。
※一件一件回答に長時間を要している場合があります。 つながりにくい場合は何卒ご容赦ください。

製品仕様 ARC-1686-8i
型番 ARC-1686-8i
製品名 ARC-1686 シリーズ PCIe 4.0 Tri-Mode RAID Card
製品コード null
コントローラ Dual Core ARM A15 1.6GHz ROC
スロットサイズ PCI Express Gen 4.0 x8
接続インターフェース SFF-8654 [x8] x1
内蔵形式
転送レート
ドライブサポート
SAS 12.0Gb/s , 6.0Gb/s
SATA 6.0Gb/s
PCIe 4.0 NVMe , 3.0 NVMe
規格の HDD / SSD に対応
RAID Level RAID 0, 1, 1+0, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 10.2W
カードサイズ(W x H x D) 167.65mmx64.41mm ロープロファイル 対応

  ページのTOPに戻る

製品仕様 ARC-1686-8x
型番 ARC-1686-8i
製品名 ARC-1686 シリーズ PCIe 4.0 Tri-Mode RAID Card
製品コード null
コントローラ Dual Core ARM A15 1.6GHz ROC
スロットサイズ PCI Express Gen 4.0 x8
接続インターフェース SFF-8644 [x4] x2
内蔵形式
転送レート
ドライブサポート
SAS 12.0Gb/s , 6.0Gb/s
SATA 6.0Gb/s
PCIe 4.0 NVMe , 3.0 NVMe
規格の HDD / SSD に対応
RAID Level RAID 0, 1, 1+0, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 10.2W
カードサイズ(W x H x D) 167.65mmx64.41mm ロープロファイル 対応

  ページのTOPに戻る

製品仕様 ARC-1686-2NOD
型番 ARC-1686-2NOD
製品名 ARC-1686 シリーズ PCIe 4.0 Tri-Mode RAID Card
製品コード null
コントローラ Dual Core ARM A15 1.6GHz ROC
スロットサイズ PCI Express Gen 4.0 x8
接続インターフェース M.2 コネクタ [ NVMe (Gen4.0) ] [ X4 ] x2
内蔵形式
転送レート PCIe 4.0 NVMe
ドライブサポート PCIe2.0 以降の SSD に対応 ( PCIe2.0 , PCIe3.0 , PCIe4.0)
RAID Level RAID 0, 1, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 10.2W
カードサイズ(W x H x D) 167.65mmx64.41mm ロープロファイル 対応

  ページのTOPに戻る

製品仕様 ARC-1686-4NOD
型番 ARC-1686-4NOD
製品名 ARC-1686 シリーズ PCIe 4.0 Tri-Mode RAID Card
製品コード null
コントローラ Dual Core ARM A15 1.6GHz ROC
スロットサイズ PCI Express Gen 4.0 x8
接続インターフェース M.2 コネクタ [ NVMe (Gen4.0) ] [ X4 ] x4
内蔵形式
転送レート PCIe 4.0 NVMe
ドライブサポート PCIe2.0 以降の SSD に対応 ( PCIe2.0 , PCIe3.0 , PCIe4.0)
RAID Level RAID 0, 1, 1+0, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 13.2W
カードサイズ(W x H x D) 205mmx107.2mm

  ページのTOPに戻る

製品仕様 ARC-1686-6NOD
型番 ARC-1686-6NOD
製品名 ARC-1686 シリーズ PCIe 4.0 Tri-Mode RAID Card
製品コード null
コントローラ Dual Core ARM A15 1.6GHz ROC
スロットサイズ PCI Express Gen 4.0 x8
接続インターフェース M.2 コネクタ [ NVMe (Gen4.0) ] [ X2 ] x4
M.2 コネクタ [ NVMe (Gen4.0) ] [ X4 ] x2
内蔵形式
転送レート PCIe 4.0 NVMe
ドライブサポート PCIe2.0 以降の SSD に対応 ( PCIe2.0 , PCIe3.0 , PCIe4.0)
RAID Level RAID 0, 1, 1+0, SingleDisk, JBOD
FAN搭載 ヒートシンク一体型専用FAN
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
消費電力 12V: 13.2W
カードサイズ(W x H x D) 262mmx107.2mm

  ページのTOPに戻る

ARC-1686-6NOD のレーン割テーブル

ARC-1686-6NOD NVMe レーン割 テーブル

Slot 1 Slot 2 Slot 3 Slot 4 Slot 5 Slot 6
x 4 x 4 x 2 x 2 x 2 x 2

  ページのTOPに戻る

対応 ドライブ 数

SAS / SATA のサポート数

  搭載ドライブ expander 単体ドライブ Raid Volume
最大数 128 12 256 128

1 Volume に割り当てられるドライブ数は 最大 32 台まで
上記を超え、 1 Volume で組む場合は Multiple Volume を使用してください

PCIe (NVMe) のサポート数

コントローラ名 x4 Switch x4 NVMe x2 NVMe x1 NVMe
ARC-1686-8i 2 2 4 8
ARC-1686-8X 2 0 0 0
ARC-1686-2NOD 0 2 2 2
ARC-1686-4NOD 0 4 4 4
ARC-1686-6NOD 0 2 4 6

Switch を介した NVMe SSD 最大数は 24 台まで x4 より広い帯域には対応していません。

  ページのTOPに戻る

対応 OS

対応 OS

Windows10, 11
Windows Server 2016, 2019. 2022
WmacOS 10.12 以降 ※M1 対応
Linux
FreeBSD
VMware 6.x

  ページのTOPに戻る

オプション製品

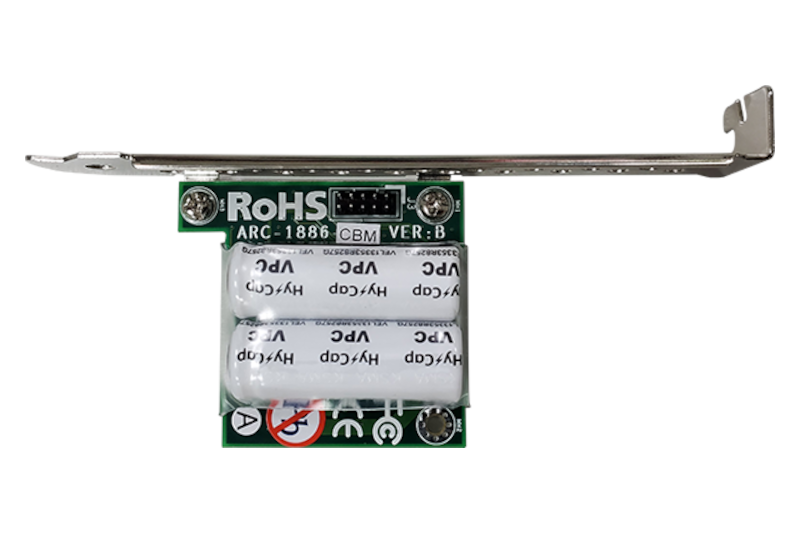

キャッシュ保護モジュール

ARC-1886-CBM

外付けユニット

ARC-4038
ARC-4038-8
ARC-4038-12
ARC-1035

  ページのTOPに戻る

ドキュメント

メーカ 公開資料 マニュアル

ARC-1686-8i8x マニュアル

ARC-1686-8i8x 製品概要

ARC-1686-8i8x クイックインストレーション

ARC-1686-xNOD マニュアル

ARC-1686-xNOD 製品概要

ARC-1686-xNOD クイックインストレーション

ArcSAP マニュアル

CLI マニュアル

LCD 操作マニュアル

メーカ 公開資料 互換リスト

HDD互換リスト

2023年10月13日

SSD互換リスト

2022年03月08日

代理店 ( 聖仁商事 ) 公開資料 日本語マニュアル

製品 ドライバ インストール手順

MacOS Legacy ※ Trim 非対応環境用

Windwos Legacy ※ Trim 非対応環境用

Legacy モード ドライバは areca 全製品でご利用可能です。
NVMe 非対応製品 , ファームウェアが 1.70 未満 , 搭載ストレージが HDD
ないしは、SSD で RAID Level が 3 , 5 , 6 , 30 , 50 , 60

MacOS 15 Sequoia , MacOS 14 Sonoma , MacOS 13 Ventura に対応しております。
Windows10 22H2 , Windows11 23h2 , 24h2 に対応しております。

ユーティリティ インストール・接続手順

ネットワークでのユーティリティ接続手順

MacOS ArcSAP インストールマニュアル

Windwos ArcSAP インストールマニュアル

Windwos MRAID インストールマニュアル

RAID構築手順

RAID構築手順

マウント手順

MacOS マウントマニュアル

Windwos マウントマニュアル

ファームウェア更新

ファームウェア更新マニュアル

Expander ファームウェア更新マニュアル

ファームウェア設定の初期化・保存

よくある問い合わせ

TRIM への対応について

V1.66以降のUEFI仕様について

ブート 起動時 設定に関して

SMTPによる通知機能。 メールアラートについて

ディスク障害の対処例

ディスク疑似障害のテスト方法

RAID VolumeのClone Disk手順

TriMode 対応 RAID における各SSDにおける設定

RAID Volumeの書込の平準化・アクセス向上の設定

一時的な障害等・よくある問い合わせ ※パスワード をかけていません

日本語マニュアルに関しては、パスワードロックがかかっております。

購入ルートの確認をいたしますので、お手数ですが お問い合わせフォーム の 圧縮ファイルのパスワードについて からお問い合わせください。 ※製品 シリアルNO が必要になります。
