ARC-8050T3U ThunderBolt3 / USB3.2 Gen2 x1 ( USB 10Gbps ) シリーズ
TB3 to USB 10Gbps 12Gb/s SAS 対応 SSD/HDD ハードウェアRAIDユニット

Product Image

アコーディオンUI を使用しております。 アイコン 見出し を クリック する事でコンテンツが開閉をします。

製品の購入先

当社から直接購入

お問い合わせ の 製品のお見積り からお願い申し上げます。

営業担当 より 価格・納期 の案内をさせていただきます。

販売店 からの購入

オリオスペック

ARC-8050T3U-6M

ARC-8050T3U-6

ARC-8050T3U-8

ARC-8050T3U-12E

秋葉館

ARC-8050T3U-6M

ARC-8050T3U-6

ARC-8050T3U-8

ARC-8050T3U-12E

ARC-8050T3U-12R

ARC-8050T3U-24R

  ページのTOPに戻る

製品説明と特徴

M1 M2 (apple sillicon) 搭載 Mac への対応について

2020/12/22 対応するDriverがリリースされました。

ARC-8050T3U シリーズは、Thunderbolt3を2つ搭載し、他の周辺機器を ディジーチェーンするためポートとホストを接続する機能を持っています。
Thunderbolt3で接続している場合には、ノートPCに対して高速充電用の電力も 供給することが可能です。
ARC-8050T3UのDisplay[ポートはDisplayPort1.4に対応しており、 簡単に8K30Hzディスプレイをセットアップすることもできます。

Thunderbolt3接続時は、40Gbpsの高速転送に対応します。
Thunderbolt3に対応しない機器との接続はUSB3.2 Gen2 x1 ( USB 10Gbps )で おこなうことができ汎用的な機器との接続も可能になりました。
内部のデバイスコントローラが自動でUSB 2.0 USB3.2 Gen1 Gen2の 信号を判別します。
対応する接続はケーブルによって判別されます。

一つのポートでThunderbolt3とUSBを判別

従来のRAIDストレージに搭載されていたThunderBolt3ポートはUSBとして接続する機能がありませんでした。
ARC-8050T3Uに搭載されたThunderBolt3ポートはthunderbolt3とUSBの両方のプロトコルをサポートしており、 USBしかないユーザとThuderbolt3も所持しているユーザどちらにも使用環境に応じた高速大容量ストレージを提供します。

TRIM 対応

ARC-8050T3Uシリーズは、RAID0 , RAID1 , RAID1+0 , SingleDisk(JBOD) で構築されたRAID Voumeに対して TRIM コマンドをサポートします。
SSD の持続的なパフォーマンス維持お耐久性の向上につながります。
本機能は、ファームウェア 1.70 からの提供となります。
ARC-8050T3U-4 , ARC-8050T3U-4A は本機能に対応しておりません。

最高のパフォーマンスを提供

ARC-8050T3U-6 / 6M / 8 / 12 RAIDストレージはクラス最高のパフォーマンスを提供するため、LSI2308を採用し 独自に設計開発をしたファームウェアと併せ最高のパフォーマンスを提供します。
安定したパフォーマンスを提供するため、ECC保護付き2GB DDR3-1866 SDRAMといった大容量メモリも搭載しております。

ARC-8050T3U-12E / 8E RAIDストレージは、マイナーチェンジモデルです。
ARC-1886ベースのコントローラを採用しているためThunderbolt3接続では帯域のほうが不足するスペック を持っています。
キャッシュもさらに大容量になりECC保護付き8GB DDR4-2666 SDRAM を搭載
※Trimodeには対応しません。

SSDを6本搭載し、Windows、MacOSそれぞれで検証するためにexFATでフォーマットをし ベンチマークを測定してみた結果は下記のとおりです。
USB3.2 Gen2 x1 ( USB 10Gbps )、thunderbolt3ともにほぼ規格上の公称値が出ているだけでなく Thunderbolt3機器を2に変換した場合でも、十分なパフォーマンスを引き出しています。

高度な接続による汎用性の提供

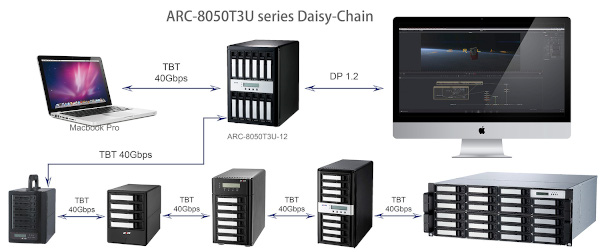

ARC-8050T3Uは、Thunderbolt 3対応ホストに接続するためのデュアルThunderbolt 3ポートと、 他の周辺機器をデイジーチェーン接続するための追加のThunderbolt 3ポートを提供すると同時に、 ノートブックの高速充電用の電力も供給します。

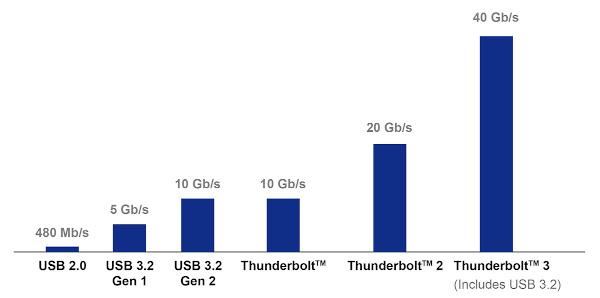

Thunderbolt3は、最大 40 Gbps のデータ転送をサポートしています。
これは、Thunderbolt 2の2倍の帯域幅で、USB 3.2 Gen 2 x1 ( USB 10Gbps ) の4倍の速度です。

Thunderboltのデイジーチェーン接続により、最大6台のデバイスを接続できるため、 ホストコンピューターへの単一のThunderbolt接続で、ARC-8050T3Uを大量のビデオストレージに接続できます。
さらに、ARC-8050T3Uは背面でフルサイズのDisplayPortビデオ出力コネクタをサポートしているため、 すばやく簡単に8K 30Hzディスプレイをセットアップできます。

ThunderBolt2との互換に対応

AppleのThunderbolt 3(USB-C)to Thunderbolt 2アダプター(別売)を使用すると、 ThunderboltまたはThunderbolt 2ポートとArca ARC-8050T3UソリューションをMacに接続できます。
詳細情報と潜在的な制限については、 Appleサポート をご覧ください。
※OSがThunderbolt3に対応している必要がありますので、macOS Sierra 10.12以降でご利用ください。

Expander対応の高い拡張性

ARC-8050T3U-6 ARC-8050T3U-6M ARC-8050T3U-12 の特徴として、本体にExpander機能を標準搭載しています。
そのため、arecaのARC-4038-8、ARC-4038-12といったExpanderケースを使い、 SFF-8644ケーブルでRAID領域を拡張することができます。
Expanderのケースは1つのRAIDコントローラに最大7台まで拡張が可能で、RAIDとしては128台までのSSD/HDDを認識することが可能です。
※1ボリュームで構成できるHDDは32台まで、1ボリュームで超える場合はマルチプルRAID(RAID00,50,60)での構築になります。
※ARC-8050T3U-4 ARC-8050T3U-8 は本機能に対応しません。

汎用性の高いブラウザベースのGUI

areca RAID製品の大きな特徴の一つがシリーズを通して使いやすいWEBベースのGUIがあります。
もちろん、ソフトウェアをインストールすることで使用可能な、 ARCHTTP(ローカル)、ARCSAP、ARCCLIといったGUIもありますが、いずれもdriverのほかに 専用ソフトウェアをインストールする必要があります。
arecaのRAID製品では、一部のローエンド製品を除きLANポートがマネジメント用に取り付けられています。
ARC HTTPからファームウェアの更新やRAIDの構築、エラーの確認をすべてブラウザベースで 行うことができるので、RAIDの設定画面の接続に関しては環境をとわずブラウザさえ 利用可能ならば可能になっています。
設定に関しても、ブラウザからファームウェアの更新やエラーログの閲覧、RAIDの情報を確認 はもちろんのこと、arecaの特徴のもう一つである細かいRAIDボリュームの設定も 可能になっています。
現在使用しているRAIDVolumeに、異なるRAIDVolumeに、はもちろん可能。
現在使用しているRAIDVolumeに足し、異なるRAIDレベルで容量単位でLUNで区別し 編集領域と、保存領域と分けるというような設定ももちろん可能です。
※パフォーマンス的には、複雑な構成より、単純な構成のほうがもちろんよくなります。 これらの設定は、目視で行うほうがやりやすい項目ですので、複雑な設定を行う場合は 慣れているお客様でもコマンドベースより簡易な場合もあります。

導入後も安心のサポート体制

聖仁商事では、areca製品に10年以上携わったエンジニアによって日本語によるサポートを行いますので 複雑な構築で分かりにくい、事前導入でどういった構成にしたらいいのか? 的確に回答をいたします。
製品故障発生時も国内修理可能なものとメーカ修理が必要なものとの切り分けを行い故障時にも出来る限りお客様の お手元から離れる期間を短縮する提案もしております。
お気軽にご相談ください。
※一件一件回答に長時間を要している場合があります。 つながりにくい場合は何卒ご容赦ください。

全数出荷前検査とファームウェアの更新

聖仁商事ではareca製品の出荷時に全数検査を実施しております。
ファームウェアをご要望のバージョンに固定しての出荷やフラッシュバッテリオプションを搭載済みでの出荷にも対応しております。
特にオプションのExpanderユニットを複数つなげる際は、Expanderユニットのファームウェアを 一致させたうえで出荷する事も可能です。
安定させての動作にも必須事項となりますのでご購入前に遠慮なくご相談ください。

Windows PC でもThunderboltを使いたい。

編集のメインはMacだけど最近Windowsも増えてきた。
クロスプラットフォームにしたい。
Macでなくても実際やれることがないか試したい。
といった声をきくようなことも出てきました。 まだまだWindows環境で Thunderbolt3 , Thunderbolt4 を組み込んで安定して動かすのは難しいのが実情です。
聖仁商事には、ARC-8050というThunderbolt製品が出たころからWindowsでもThunderbolt を使えないか模索をしてきたエンジニアがいますので環境の相談からやりたいことをお伺いの上 1からお客様向けのワークステーションの構成・構築・制作を受けることも可能です。

重要な制限事項

本製品の接続は、付属の純正ケーブルを使用してください。
Thunderbolt 3(USB-C)- Thunderbolt 2アダプタ は製品に付属いたしません。
Thunderbolt2でご利用になる場合は別途ご用意ください。
ThunderBolt2変換アダプタをMac環境でご利用になる場合、MacOS Siera 10.12 以降でご利用ください。
ThunderBolt2変換アダプタをWindows環境でご利用になる場合、最新のThunderBolt Driverをご利用ください。
Windows 環境でTitanRidgeに接続する場合、Hotbootを行わなければならない場合があります。
USB3.2接続の場合は、Volume数は1つまでしかサポートしません。 詳しくあお問い合わせください。
thunderboltディジーチェーン接続においてUSB機器を混在しないでください。
過電流防止のためのICが入っております。 Thunderbolt USB ともに付属の純正ケーブルをご利用ください。
本製品には、USB PD(Power on Delevery)による給電機能が備わっております。
PCと連動し、PCに供給する機能となりますので、スマートフォンやタブレット端末に給電を行うことはできません。

  ページのTOPに戻る

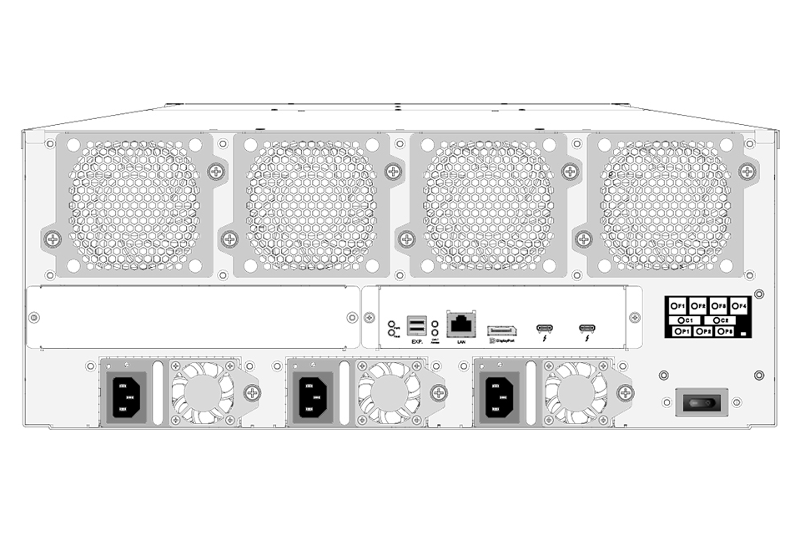

製品仕様 ARC-8050T3U-24R
型番 ARC-8050T3U-24R
製品名 ThunderBolt3 接続 ハードウェアraidコントローラ搭載 HDD/SSD搭載用RAIDユニット
製品コード
カラー
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1600
インターフェース ThunderBolt3 ( USB 10Gbps ) x2, Display Port x1
拡張インターフェース SFF-8644 x1
(レーン数4)
※Expander拡張専用
マネジメントポート RJ-45 ※製品設定用
RAID Level RAID 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
TRIM サポート RAID Level 0, 1, 1+0, SingleDisk, JBOD
デバイスインターフェース SATA / SAS x 24
2.5インチ 7mm - 15mm 厚 対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s
FAN搭載 9Cm x 4
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
電源 デュアル 400W
サイズ(W x H x D) ハンドル込み 176.4mmx482mmx484mm
ハンドル無 176.4mmx445mmx448mm
4U
重量 34 Kg

  ページのTOPに戻る

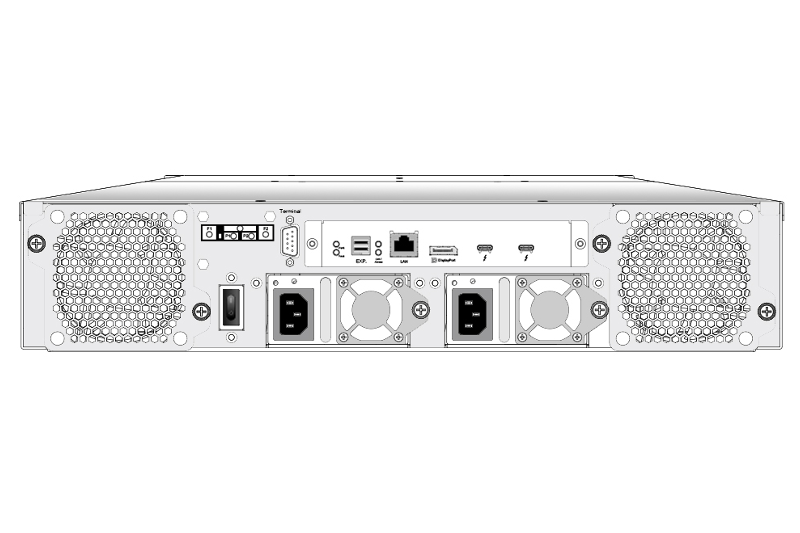

製品仕様 ARC-8050T3U-12R
型番 ARC-8050T3U-12R
製品名 ThunderBolt3 接続 ハードウェアraidコントローラ搭載 HDD/SSD搭載用RAIDユニット
製品コード
カラー
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1600
インターフェース ThunderBolt3 ( USB 10Gbps ) x2, Display Port x1
拡張インターフェース SFF-8644 x1
(レーン数4)
※Expander拡張専用
マネジメントポート RJ-45 ※製品設定用
RAID Level RAID 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
TRIM サポート RAID Level 0, 1, 1+0, SingleDisk, JBOD
接続インターフェース SATA / SAS x 12
2.5インチ 7mm - 15mm 厚 対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s
FAN搭載 9Cm x 2
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
電源 デュアル 400W
サイズ(W x H x D) ハンドル込み 88.2mmx482mmx484mm
ハンドル無 88.2mmx445mmx448mm
2U
重量 27 Kg

  ページのTOPに戻る

製品仕様 ARC-8050T3U-12E
型番 ARC-8050T3U-12E
製品名 ThunderBolt3 接続 ハードウェアraidコントローラ搭載 HDD/SSD搭載用RAIDユニット
製品コード
カラー
コントローラ Dual Core RAID-on-Chip 1.6GHz
搭載メモリ 8GB DDR4-2666
インターフェース ThunderBolt3 ( USB 10Gbps ) x2, Display Port x1
拡張インターフェース SFF-8644 x1
(レーン数4)
※Expander拡張専用
マネジメントポート RJ-45 ※製品設定用
RAID Level RAID 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
TRIM サポート RAID Level 0, 1, 1+0, SingleDisk, JBOD
接続インターフェース SATA / SAS x 12
2.5インチ 7mm - 15mm 厚 対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s
FAN搭載 9Cm x 2, 4Cm x 1
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
電源 内蔵 400W
サイズ(W x H x D) 206mmx310mmx290mm
重量 9.5 Kg

  ページのTOPに戻る

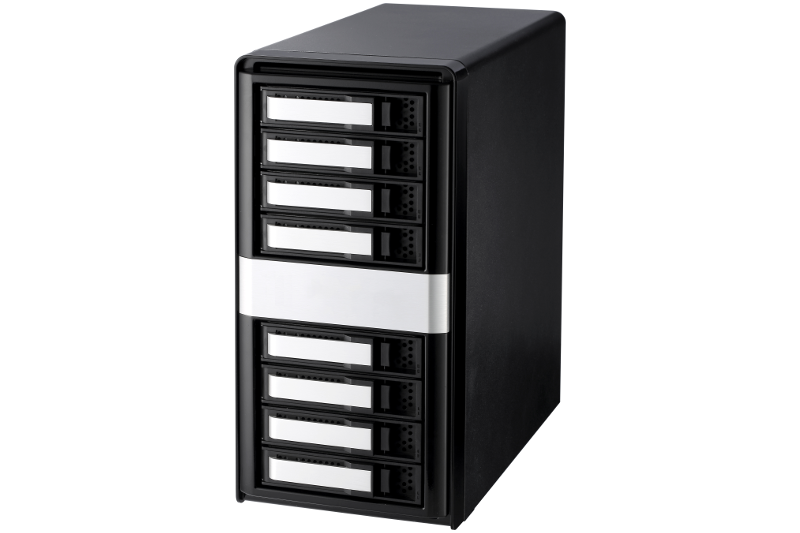

製品仕様 ARC-8050T3U-8
型番 ARC-8050T3U-8
製品名 ThunderBolt3 接続 ハードウェアraidコントローラ搭載 HDD/SSD搭載用RAIDユニット
製品コード
カラー
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1600
インターフェース ThunderBolt3 ( USB 10Gbps ) x2, Display Port x1
マネジメントポート RJ-45 ※製品設定用
RAID Level RAID 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
TRIM サポート RAID Level 0, 1, 1+0, SingleDisk, JBOD
接続インターフェース SATA / SAS x 8
2.5インチ 7mm - 15mm 厚 対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s
FAN搭載 9Cm x 2, 4Cm x 1
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
電源 内蔵 270W
サイズ(W x H x D) 146mmx302mmx290mm
重量 6.8 Kg

  ページのTOPに戻る

製品仕様 ARC-8050T3U-6M
型番 ARC-8050T3U-6M
製品名 ThunderBolt3 接続 ハードウェアraidコントローラ搭載 HDD/SSD搭載用RAIDユニット
製品コード
カラー
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1600
インターフェース ThunderBolt3 ( USB 10Gbps ) x2, Display Port x1
拡張インターフェース SFF-8644 x1
(レーン数2)
※Expander拡張専用
マネジメントポート RJ-45 ※製品設定用
RAID Level RAID 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
TRIM サポート RAID Level 0, 1, 1+0, SingleDisk, JBOD
接続インターフェース SATA / SAS x 6
2.5インチ 7mm - 15mm 厚 対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s
FAN搭載 9Cm x 1
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
AC電源 内蔵 135W

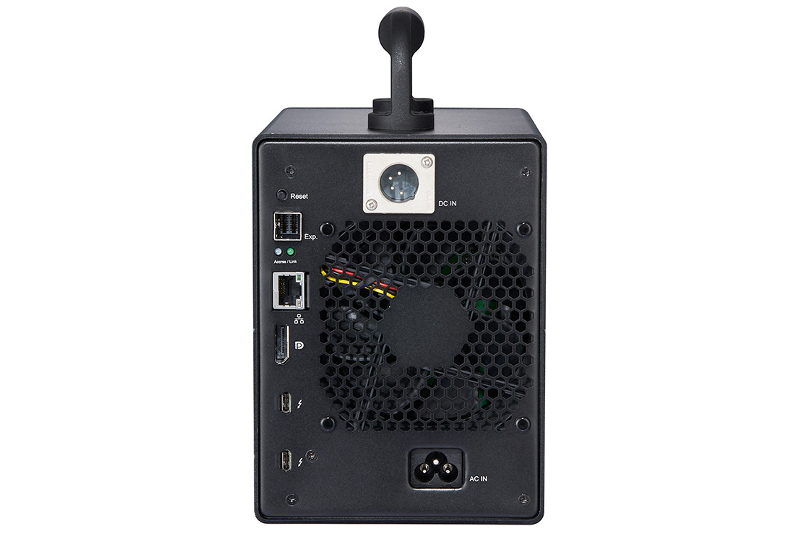

DC電源 4-pin XLR 9 - 15V
サイズ(W x H x D) 123mmx165.61mmx232mm
取手部含まず
重量 3.6 Kg

  ページのTOPに戻る

製品仕様 ARC-8050T3U-6
型番 ARC-8050T3U-6
製品名 ThunderBolt3 接続 ハードウェアraidコントローラ搭載 HDD/SSD搭載用RAIDユニット
製品コード
カラー
コントローラ Dual Core RAID-on-Chip 1.2GHz
搭載メモリ 2GB DDR3-1600
インターフェース ThunderBolt3 ( USB 10Gbps ) x2, Display Port x1
拡張インターフェース SFF-8644 x1
(レーン数2)
※Expander拡張専用
マネジメントポート RJ-45 ※製品設定用
RAID Level RAID 0, 1, 1E(10), 3, 5, 6, 30, 50, 60, SingleDisk, JBOD
TRIM サポート RAID Level 0, 1, 1+0, SingleDisk, JBOD
接続インターフェース SATA / SAS x 6
2.5インチ 7mm - 15mm 厚 対応
転送レート 内蔵デバイス共に12Gb/s, 6Gb/s
FAN搭載 9Cm x 1
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
電源 内蔵 180W
サイズ(W x H x D) 146mmx255mmx290mm
重量 6 Kg

  ページのTOPに戻る

製品仕様 ARC-8050T3U-4A
型番 ARC-8050T3U-4A
製品名 ThunderBolt3 接続 ハードウェアraidコントローラ搭載 HDD/SSD搭載用RAIDユニット
製品コード
カラー
コントローラ One Core RAID-on-Chip 800MHz
搭載メモリ 1GB DDR3-800
インターフェース ThunderBolt3 ( USB 10Gbps ) x2, Display Port x1
マネジメントポート RJ-45 ※製品設定用
RAIDレベル RAID Level 0, 1, 1E(10), 3, 5, 6, SingleDisk, JBOD
接続インターフェース SATA / SAS x 4
2.5インチ 7mm - 15mm 厚 対応
転送レート 内蔵デバイス共に 6Gb/s
FAN搭載 9Cm x 1
本体搭載機能 Hotswap, Auto Rebuild, Array roaming, Background Initialization, Online RAID level migration, Online RAID stripe size migration, Online RAID capacity expansion
HDDフェールアラーム Beep Buzzer, LED
電源 外付 150W
サイズ(W x H x D) 123mmx165.61mmx232mm
重量 3.6 Kg

  ページのTOPに戻る

対応 OS

対応 OS

※Windows 32bit対応OS windows 8 , 8.1 , 10
※Windows 64bit対応OS windows 10 , 11
macOS 10.12 以降 ※M1 , M2 対応
サポート対象外OSでもDriverを適用することで動作は可能です。
しかし、スリープ動作時に問題が起きる等問題があることも事実です。
サポート対象外OSで動作する場合、十分な動作検証を行ってください。
メーカ・代理店共に対応バージョンまでの更新を推奨します。

  ページのTOPに戻る

オプション製品

コントローラ用 バッテリ

ARC-6120BAT021-T3
※メモリ保持用のバッテリです。
※バッテリは出荷時に取り付けとなります。
※ご希望の場合は、取り付け可否含め事前にお問い合わせください。
※ARC-8050T3U-4, ARC-8050T3U-6M には取付できません。

外付けユニット

ARC-4038-8
ARC-4038-12

  ページのTOPに戻る

ドキュメント

メーカ 公開資料 マニュアル

ARC-8050T3U マニュアル

ARC-8050T3U 製品概要

ARC-8050T3U クイックインストレーション

ARC-8050T3U ラックマウント マニュアル

ARC-8050T3U ラックマウント 製品概要

ARC-8050T3U ラックマウント クイックインストレーション

ArcSAP マニュアル

CLI マニュアル

LCD 操作マニュアル

メーカ 公開資料 互換リスト

HDD互換リスト

2022年03月08日

SSD互換リスト

2022年03月08日

代理店 ( 聖仁商事 ) 公開資料 日本語マニュアル

製品 ドライバ インストール手順

Mx Mac 向け ( M1 , M2 ) MacOS 14 , Sonoma , MacOS 11 以降 対応

Intel Mac 向け MacOS 14 , Sonoma 対応

Windwos インストールマニュアル ※日本語

ユーティリティ インストール手順

MacOS ArcSAP インストールマニュアル ※日本語

Windwos ArcSAP インストールマニュアル ※日本語

Windwos MRAID インストールマニュアル ※日本語

RAID構築手順

RAID構築手順 ※日本語

マウント手順

MacOS マウントマニュアル ※日本語

Windwos マウントマニュアル ※日本語

ファームウェア更新

ファームウェア更新マニュアル ※日本語

Expander ファームウェア更新マニュアル ※日本語

ファームウェア設定の初期化・保存 ※日本語

よくある問い合わせ

TRIM への対応について ※日本語

V1.66以降のUEFI仕様について ※日本語

ブート 起動時 設定に関して ※日本語

SMTPによる通知機能。 メールアラートについて ※日本語

ディスク障害の対処例 ※日本語

ディスク疑似障害のテスト方法 ※日本語

RAID VolumeのClone Disk手順 ※日本語

RAID Volumeの書込の平準化・アクセス向上の設定 ※日本語

一時的な障害等・よくある問い合わせ ※パスワード をかけていません

日本語マニュアルに関しては、パスワードロックがかかっております。

購入ルートの確認をいたしますので、お手数ですが お問い合わせフォーム の 圧縮ファイルのパスワードについて からお問い合わせください。 ※製品 シリアルNO が必要になります。

  ページのTOPに戻る

ファームウェア・ドライバ関連

Windows

Windwos Driver 単体

v6.20.0.0.41_20230927 :
Windows 11 10 (64bit) , Windows Server 2016 2019 2022 WHQL

MRAID

ArcHttp : v3.0.0
ArcCLI : v1.16.2

MRAID 統合ドライバ 64bit

Driver : ArcMSR-6.20.00.39-2022/04/08
Driver : ArcQFC-1.0.0.0-2018/03/23
ArcHttp : v3.0.0
ArcCLI : V1.15.23-2022/05/17

MRAID 統合ドライバ 32bit

Driver : ArcMSR-6.20.00.33-2017/09/06
Driver : ArcQFC-1.0.0.0-2018/03/23
ArcHttp : V2.5.2
ArcCLI : V1.15.13-2018/12/20

ARC SAP

arcsap_win : v1.5.1_20191218

Mac

Universal Driver Intel Mac / Mx Mac ( M1 , M2 , M3 )

macOS 15.x , 14.x , 13.x , 12.x , 11.x
インストール方法はインストール手順をご一読ください。

Intel Mac

macOS 10.15.x まで
インストール方法はインストール手順をご一読ください。

MRAID

ArcHttp : V3.0.0-20240910
ArcCLI : V1.16.2-20240910

ARC SAP

arcsap : v1.6.0_20220602

ファームウェア

1.70

※4bay : 1.69-20231215
※6 - 12bay : 1.70-20240805
※ARC-8050T3U-12 Expander : 3.04-20220504
※ARC-8050T3U-12E : 1.70-20240927

  ページのTOPに戻る
